7.4.2.1 Sync/FPWM 運行
強制 PWM 模式 (FPWM) 可用于關閉自動模式，并強制器件以編程的頻率切換，即使在輕負載下也是如此。這有一個缺點，即輕負載時效率較低。
當 SYNC/MODE 輸入端出現有效時鐘信號時，開關頻率鎖定到外部時鐘。器件模式也是 FPWM。系統可以動態更改模式。有關 SYNC/MODE 功能變化的典型示例，請參閱圖 7-9。

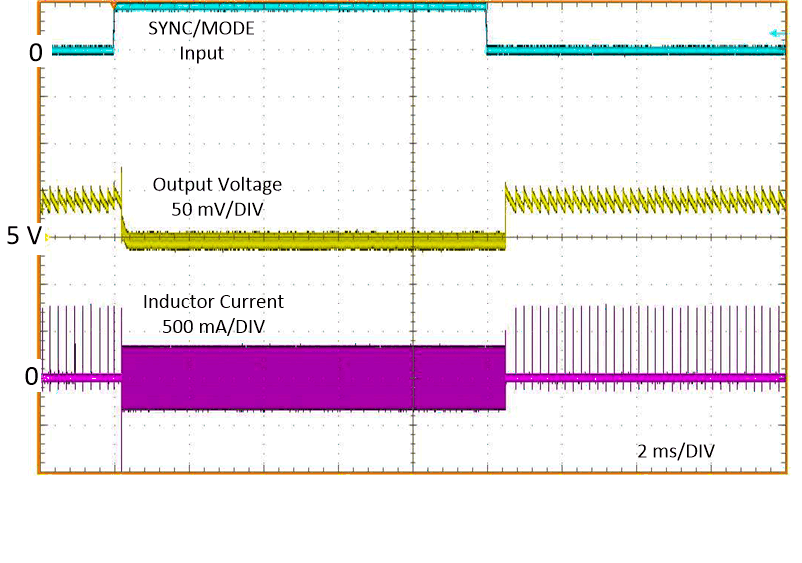

圖 7-9 從 FPWM 到自動模式的典型轉換 VIN = 12V，VOUT = 5V，IOUT = 1mA
