7.4.1 概述
在自動模式下，器件會隨著負載的變化在 PWM 和 PFM 之間切換。輕負載時，穩壓器以 PFM 模式運行，在該模式下，開關頻率會發生變化以調節輸出電壓。在較高負載下，會根據所選器件的開關頻率更改為 PWM 模式。
在 PWM 模式下，穩壓器作為電流模式恒頻轉換器運行，使用 PWM 來調節輸出電壓。在此模式下運行時，通過以恒定頻率切換和調制占空比來調節輸出電壓，從而控制負載的電源。此操作可實現出色的線性調整率和負載調整率以及低輸出電壓紋波。
在 PFM 模式下，高側 MOSFET 在一個或多脈沖突發中導通，為負載提供電源。突發的持續時間取決于電感器電流達到 IPEAK-MIN 所需的時間。通過調整上述突發的周期可調節輸出，而二極管仿真 (DEM) 用于更大限度地提高效率（請參閱詞匯表）。該模式可減少在輕負載下調節輸出電壓所需的輸入電源電流值，從而提供高輕負載效率。該操作能夠在更大的輸出電壓紋波和可變的開關頻率下實現非常好的輕負載效率。此外，輕負載時輸出電壓會輕微升高。有關 PFM 模式下負載的輸出電壓變化，請參閱節 8.2.3。圖 7-5 和圖 7-6 顯示了 PFM 和 PWM 中的典型開關波形。
在以下四種情況下，開關頻率不符合開關頻率設置的條件：
- 輕負載運行（自動模式）
- 壓降
- 最短導通時間運行
- 電流限制
在所有這些情況下，開關頻率折返，這意味著小于編程的頻率。在這些條件下，根據定義，輸出電壓保持穩定，但在電流限值運行情況下除外。
當器件置于強制 PWM 模式 (FPWM) 時，開關頻率保持恒定，正如器件的編程設置。此模式基本上會關閉節 7.4.2中詳述的輕負載 PFM 頻率折返模式。有關詳細信息，請參閱節 7.3.1和節 7.4.2.1。
圖 7-5 典型 PFM 開關波形，VIN = 12V，VOUT = 5V，IOUT = 10mA

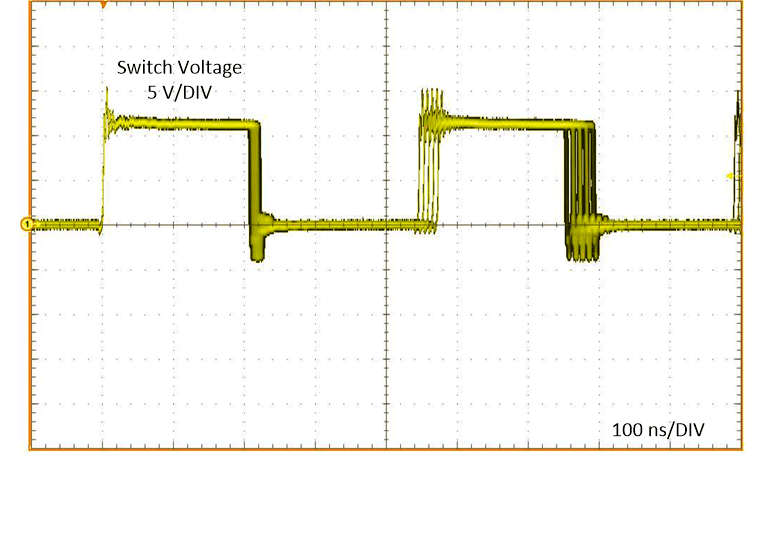

圖 7-7 有展頻的典型 PWM 開關波形 VIN = 12V，VOUT = 5V，IOUT = 2.5A，?SW = 2100kHz
圖 7-6 沒有展頻的典型 PWM 開關波形，VIN = 12V，VOUT = 5V，IOUT = 3.25A，?SW = 2100kHz
圖 7-8 典型 PWM 開關波形 FPWM，VIN = 12V，VOUT = 5V，IOUT = 0A，fSW = 2100kHz
