7.3.4 使能和啟動
啟動和關斷由 EN 輸入控制。該輸入具有精密閾值，允許使用外部分壓器提供可調節輸入 UVLO（請參閱節 8.2.2.7）。施加大于 VEN-VCC 的電壓會使器件進入待機模式，為內部 VCC 供電，但不會產生輸出電壓。將 EN 電壓增大到 VEN-H 可完全啟用器件，使器件進入啟動模式并開始軟啟動周期。當 EN 輸入低于 VEN-L 時，穩壓器停止運行并進入待機模式。EN 電壓進一步降低至低于 VEN-VCC 可完全關斷器件。圖 7-1 顯示了此行為。如果不需要此功能，EN 輸入可以直接連接到 VIN。不得允許此輸入懸空。各種 EN 閾值的值可在節 6 中找到。
LM63635C-Q1 使用基于基準的軟啟動功能，可在穩壓器啟動時防止輸出電壓過沖和大浪涌電流。圖 7-2 顯示了典型啟動波形以及典型時序。EN 變為高電平后，在軟啟動周期開始之前會有大約 1ms 的延遲。輸出電壓開始上升并在大約 1.5ms (tss) 內達到最終值。經過大約 3ms (trise-delay) 的延遲后，RESET 標志變為高電平。該時間是從 EN 的上升沿開始測量的。TI 不建議在預偏置輸出電壓大于 1V 的情況下進行啟動。
圖 7-1 精密使能行為

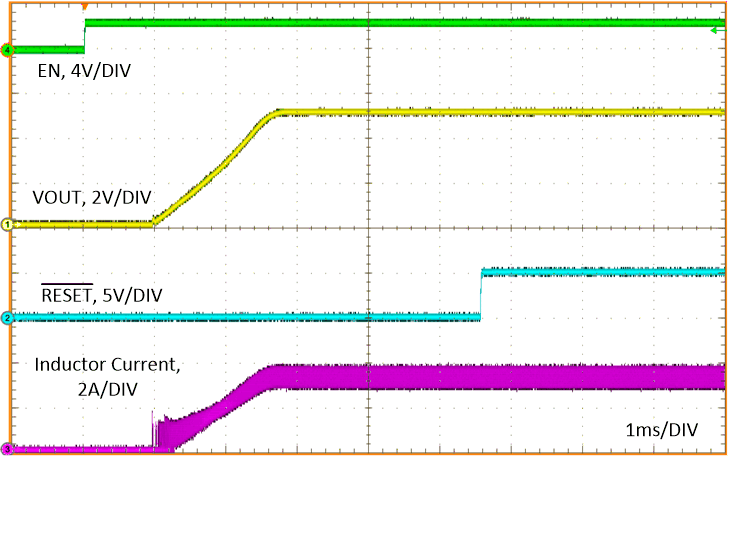

圖 7-2 典型啟動行為 VIN = 12V，VOUT = 5V，IOUT = 3.25A
