ZHCSKN7I November 2019 – October 2025 LM63635-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實現
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PWP|16
- DRR|12
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息

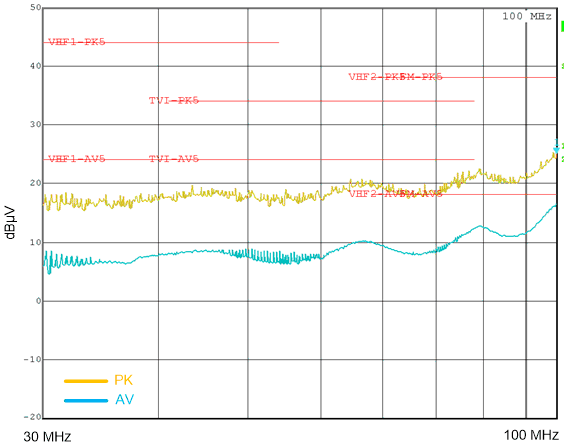

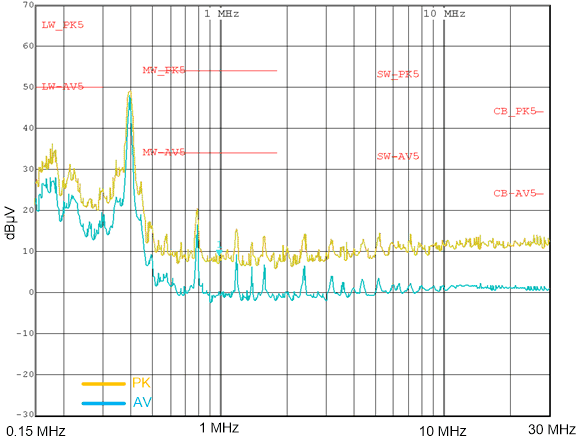

8.2.4 EMI 性能曲線
EMI 結果在很大程度上取決于 PCB 布局和測試設置。此處給出的結果是典型的，僅供參考。圖 8-29 所示為所用的 EMI 濾波器。所示的限制線是指 CISPR25 5 級。
| VOUT = 5V | fSW = 400kHz |
| 抖動 | IOUT = 3.25A |
| VOUT = 5V | ?SW = 400kHz |
| 抖動 | IOUT = 3.25A |
