3 說明
LM53600-Q1 和 LM53601-Q1 同步降壓穩壓器器件針對汽車應用進行了優化，能夠提供 5V、3.3V 的輸出電壓或可調輸出電壓。LM53600-Q1 支持高達 650mA 的負載電流，而 LM53601-Q1 支持高達 1000mA 的負載電流。LM53600-Q1 和 LM53601-Q1 器件可利用高級高速電路在 2.1MHz 的固定頻率下實現從 18V 輸入到 3.3V 輸出的穩壓。這兩款器件采用創新型架構，在輸入電壓僅為 3.8V 時也可提供 3.3V 穩壓輸出。輸入電壓最高可達 36V，容許的最高瞬態電壓達 42V，這簡化了輸入浪涌保護設計。開漏復位輸出具有濾波和延遲釋放功能，可提供正確的系統狀態指示。憑借這一特性，器件無需使用附加監控元件，這節省了成本和電路板空間。這兩款器件可在 PWM 和 PFM 兩種模式之間無縫切換，并且靜態電流僅為 23μA，這確保了其在所有負載條件下均可展現高效率和出色的瞬態響應。只需很少的外部元件，因此印刷電路板 (PCB) 布局可以更加緊湊。盡管 LM53600-Q1 和 LM53601-Q1 器件屬于 Q1 級，但均可在 –40°C 至 150°C 的結溫范圍內保證電氣特性。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM53600-Q1 | WSON (10) | 3.00mm x 3.00mm |
| LM53601-Q1 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

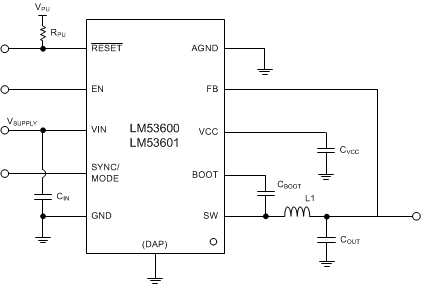

簡化原理圖 – 固定輸出

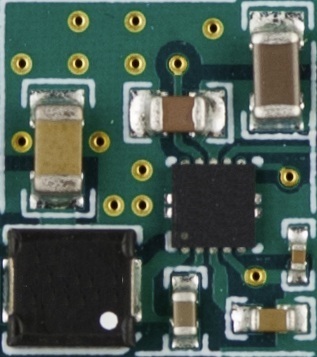

汽車類 11.2mm x 12.7mm 布局
