9.3.3 軟啟動（SS 引腳）
軟啟動功能可幫助轉換器逐漸達到穩態操作點，因而可減少啟動應力和浪涌。該器件會將 FB 引腳調節至 SS 引腳電壓或內部基準電壓（以較低者為準）。
啟動時，內部 10μA 軟啟動電流源 (ISS) 在 VCC 電壓超過 2.85V VCC UV 閾值后 50μs 導通，或者在 VCC 電壓大于 4.5V 的情況下導通，以先發生者為準。軟啟動電流逐漸增加連接到 SS 引腳的外部軟啟動電容器上的電壓。這會導致輸出電壓逐漸上升。當 VCC 低于 VCC UVLO 閾值、UVLO 低于 UVLO 閾值、處于間斷模式關斷期間或處于熱關斷期間時，SS 引腳會通過內部開關下拉至接地。
在升壓拓撲中，軟啟動時間 (tSS) 隨輸入電源電壓的變化而變化。升壓拓撲中的軟啟動時間計算方式如方程式 3 所示。
方程式 3.
在 SEPIC 拓撲中，軟啟動時間 (tSS) 的計算方式如下。
方程式 4.
TI 建議選擇足夠長的軟啟動時間，以便轉換器可以在不進入過流狀態的情況下啟動。有關更多詳情，請參閱節 9.3.10。
圖 9-8 所示為采用反激式拓撲的初級側軟啟動實現方案。

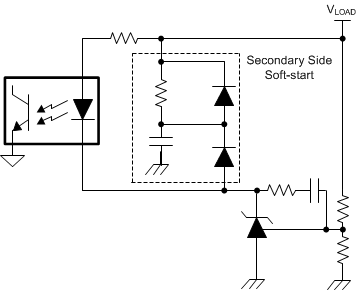

圖 9-8 反激式初級側軟啟動圖 9-9 所示為采用反激式拓撲的次級側軟啟動實現方案。
圖 9-9 反激式次級側軟啟動
