ZHCSPC5 October 2022 LM51231-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Device Enable/Disable (EN, VH Pin)
- 7.3.2 High Voltage VCC Regulator (BIAS, VCC Pin)
- 7.3.3 Light Load Switching Mode Selection (MODE Pin)
- 7.3.4 VOUT Range Selection (RANGE Pin)
- 7.3.5 Line Undervoltage Lockout (UVLO Pin)
- 7.3.6 Fast Restart using VCC HOLD (VH Pin)
- 7.3.7 Adjustable Output Regulation Target (VOUT, TRK, VREF Pin)
- 7.3.8 Overvoltage Protection (VOUT Pin)
- 7.3.9 Power Good Indicator (PGOOD Pin)
- 7.3.10 Dynamically Programmable Switching Frequency (RT)
- 7.3.11 External Clock Synchronization (SYNC Pin)
- 7.3.12 Programmable Spread Spectrum (DITHER Pin)
- 7.3.13 Programmable Soft-start (SS Pin)
- 7.3.14 Wide Bandwidth Transconductance Error Amplifier and PWM (TRK, COMP Pin)
- 7.3.15 Current Sensing and Slope Compensation (CSP, CSN Pin)
- 7.3.16 Constant Peak Current Limit (CSP, CSN Pin)
- 7.3.17 Maximum Duty Cycle and Minimum Controllable On-time Limits
- 7.3.18 MOSFET Drivers, Integrated Boot Diode, and Hiccup Mode Fault Protection (LO, HO, HB Pin)
- 7.3.19 Thermal Shutdown Protection
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RGR|20
散熱焊盤機械數據 (封裝 | 引腳)
- RGR|20
訂購信息
3 說明
LM51231-Q1 器件是一款采用峰值電流模式控制的寬輸入范圍同步升壓控制器。該器件的寬輸入范圍支持汽車?yán)鋯?dòng)和負載突降。當 BIAS 引腳等于或大于 3.8V 時，最小輸入電壓可低至 0.8V。可使用跟蹤功能對輸出電壓進行動態編程。當 VSUPPLY > VLOAD 時，會自動進入旁路模式運行，從而消除高側 MOSFET 的體二極管壓降。用戶可通過外部電阻器對開關頻率進行動態編程，編程范圍為 100kHz 至 2.2MHz。2.2MHz 的開關頻率可更大限度地降低 AM 頻帶干擾，并支持實現小解決方案尺寸和快速瞬態響應。
該器件具有內置的保護功能，例如在 VSUPPLY 范圍內具有恒定的峰值電流限制、過壓保護和熱關斷功能。外部時鐘同步、可編程展頻調制以及具有超低寄生效應的無引線封裝有助于降低 EMI 并避免串?dāng)_問題。附加功能包括線路 UVLO、FPWM、二極管仿真、DCR 電感器電流檢測、可編程的軟啟動和電源正常狀態指示器
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM51231-Q1 | QFN (20) | 3.5mm x 3.5mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

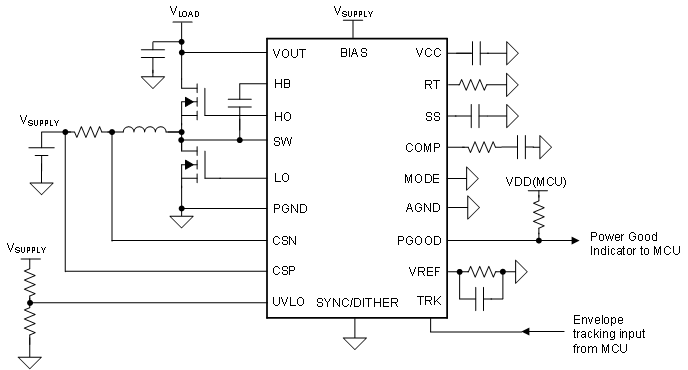

典型應用
