3 說明
LM5116 是一款同步降壓控制器，適用于由高電壓或寬輸入范圍電源供電的降壓穩壓器應用。此控制方法基于采用仿真電流斜坡的電流模式控制。電流模式控制具有固有線路前饋、逐周期電流限制和簡化的環路補償等特性。通過使用仿真控制斜坡可降低脈寬調制電路的噪聲靈敏度，從而對高輸入電壓應用中所需的極小占空比進行可靠控制。
工作頻率可在 50kHz 至 1MHz 之間進行編程。LM5116 使用自適應死區時間控制來驅動外部高側和低側 NMOS 功率開關。用戶可選二極管仿真模式可實現斷續模式運行，從而提高輕負載條件下的效率。一個低靜態電流關斷禁用控制器，并且消耗的總輸入電流少于 10μA。
其他特性包括具有一個高壓偏置穩壓器；可自動切換至外部輔助電源以提高效率；熱關斷；頻率同步；逐周期電流限制和可調線路欠壓鎖定。該器件采用電源增強型 HTSSOP-20 封裝，并配有可幫助散熱的裸露芯片連接焊盤。
新款產品（LM5148 和 LM5149）具有 BOM 成本低、效率高、設計尺寸小等諸多特性。
(1) 有關所有可選封裝，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

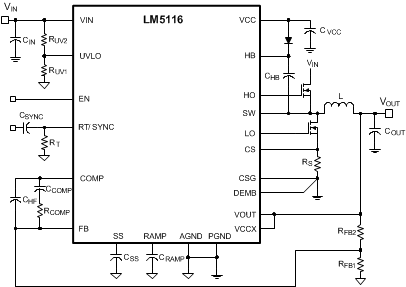

典型應用
