7.2.3 可調節的脈寬生成器

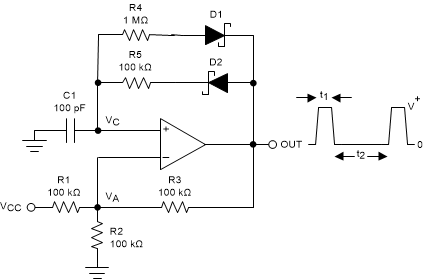

圖 7-12 是方波振蕩器的一種變體，允許調整脈沖寬度。
R4 和 R5 根據輸出狀態為電容器 C 提供單獨的充電和放電路徑。
圖 7-12 可調節的脈寬生成器當輸出為高電平時，充電路徑通過 R5 和 D2 進行設置。同樣，當輸出為低電平時，電容器的放電路徑通過 R4 和 D1 進行設置。
脈沖寬度 t1 由 R5 和 C 的 RC 時間常數決定。因此，脈沖之間的時間 t2 可通過改變 R4 來更改，脈沖寬度可通過 R5 來更改。輸出的頻率可通過改變 R4 和 R5 來更改。在低電壓下，必須通過在計算中改變輸出高電壓和低電壓來考慮二極管正向壓降（0.8V，或?qū)τ谛ぬ鼗O管為 0.15V）的影響。RPU 應至少比 R4 或 R5 的最小值小 10 倍。
