3 說明
LV 器件系列包含單路、雙路和四路獨立電壓比較器，這些比較器可在寬電源電壓范圍內運行。LV 器件可直接替代低壓 (≤ 5V) 應用中的標準 TL331、LM2xx、LM3xx 和 LM290x 比較器系列，以便提高性能，并增添功能。
LV 器件包含上電復位 (POR) 特性，可確保輸出處于高阻態，直到達到最小電源電壓，從而防止上電和斷電期間出現輸出瞬變。該系列還具有可升至 6V 而不會造成損壞或相位反轉的軌到軌輸入。
LV 器件的額定工作溫度范圍為 -40°C 至 +125°C，涵蓋了 TL331、LM2xx、LM3xx 和 LM290x 比較器系列的范圍。
器件信息
| 器件型號 | 封裝 (1) | 封裝尺寸（標稱值） |
|---|---|---|
TL331LV、TL391LV | SOT-23 (5) | 1.60mm x 2.90mm |
| LM393LV （雙通道） | SOIC (8) | 3.91mm × 4.90mm |
| TSSOP (8) | 3.00mm × 4.40mm | |
| VSSOP (8) | 3.00mm × 3.00mm | |
| WSON (8) | 2.00mm × 2.00mm | |
| SOT-23 (8) | 1.60mm × 2.90mm | |
| LM339LV （四通道） | SOIC (14) | 3.91mm × 8.65mm |
| TSSOP (14) | 4.40mm × 5.00mm | |
| SOT-23-THIN (14) | 4.20mm x 2.00mm | |
| WQFN (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

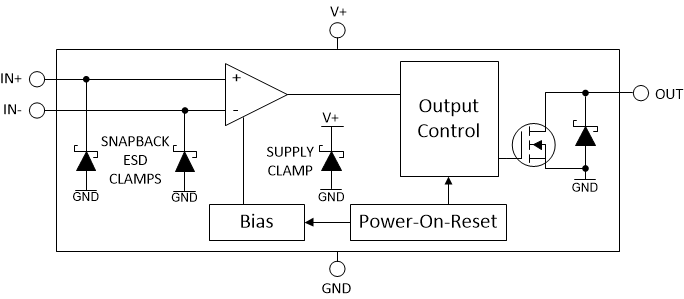

方框圖
