除非另有說明,否則 VIN = 12V 且 TJ = 25°C。
圖 5-1 COMP 引腳電壓與負載電流間的關系

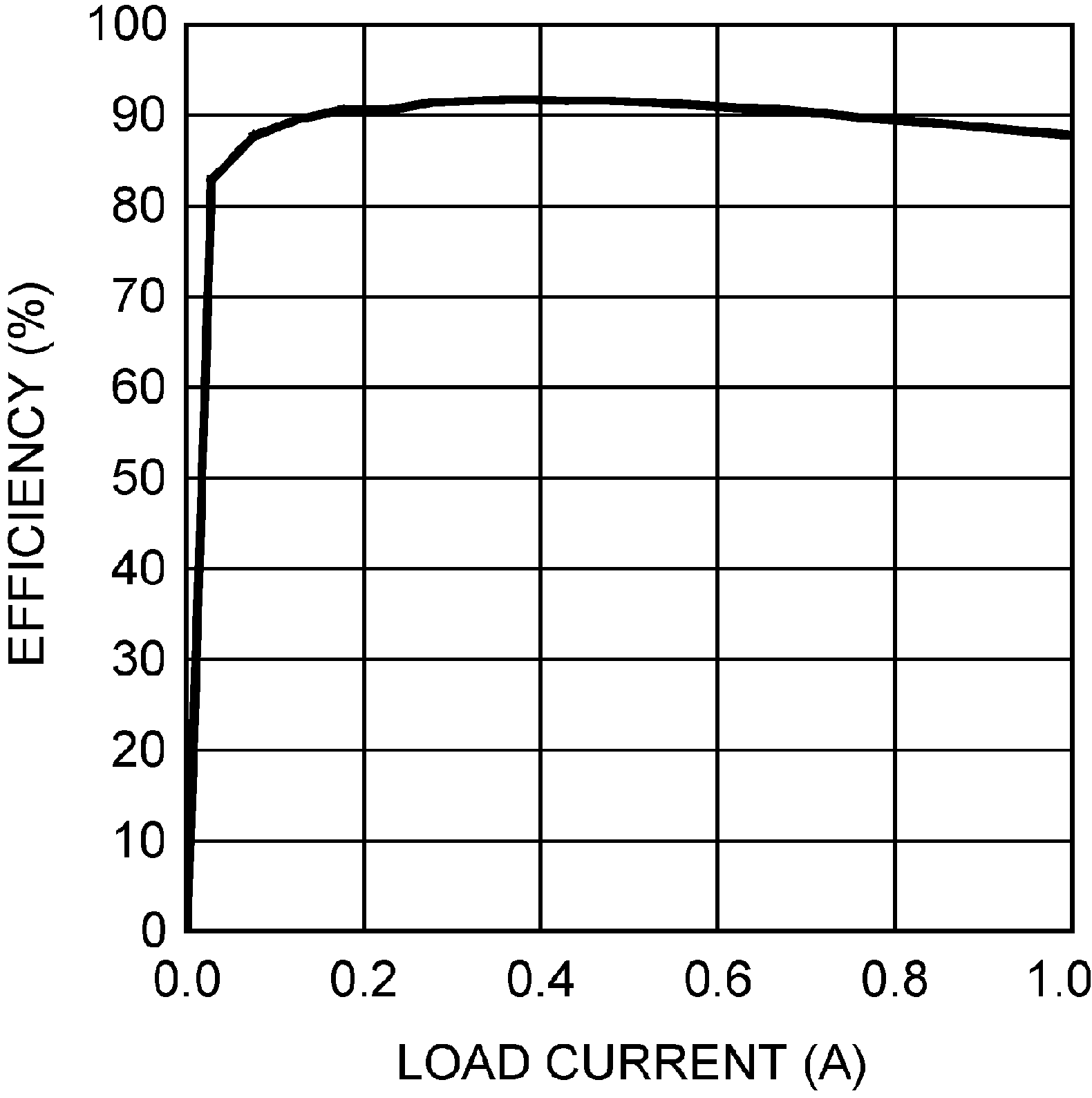

圖 5-3 效率與負載電流間的關系(3.3V VIN 和 12V VOUT)

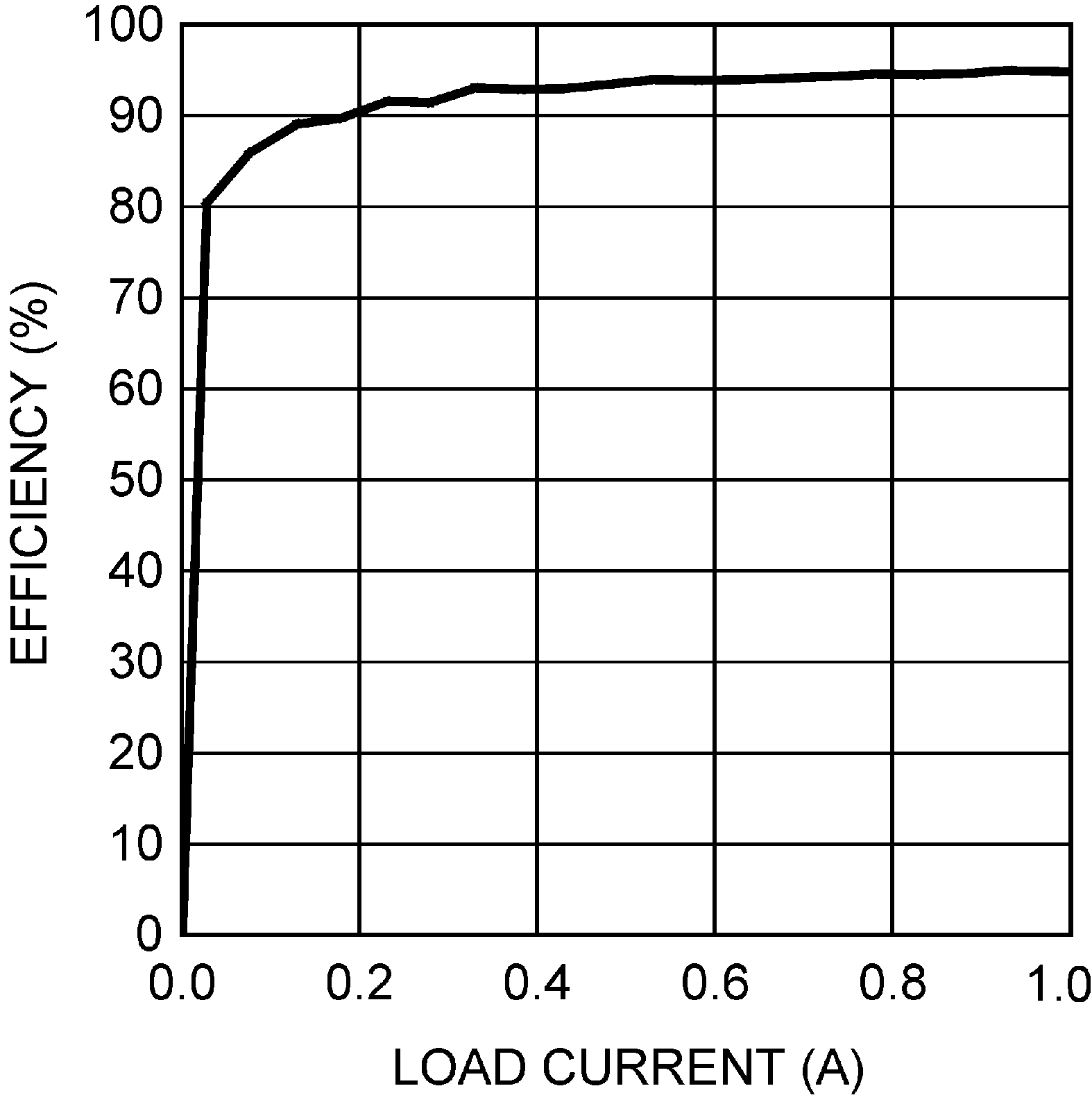

圖 5-5 效率與負載電流間的關系(9V VIN 和 12V VOUT)

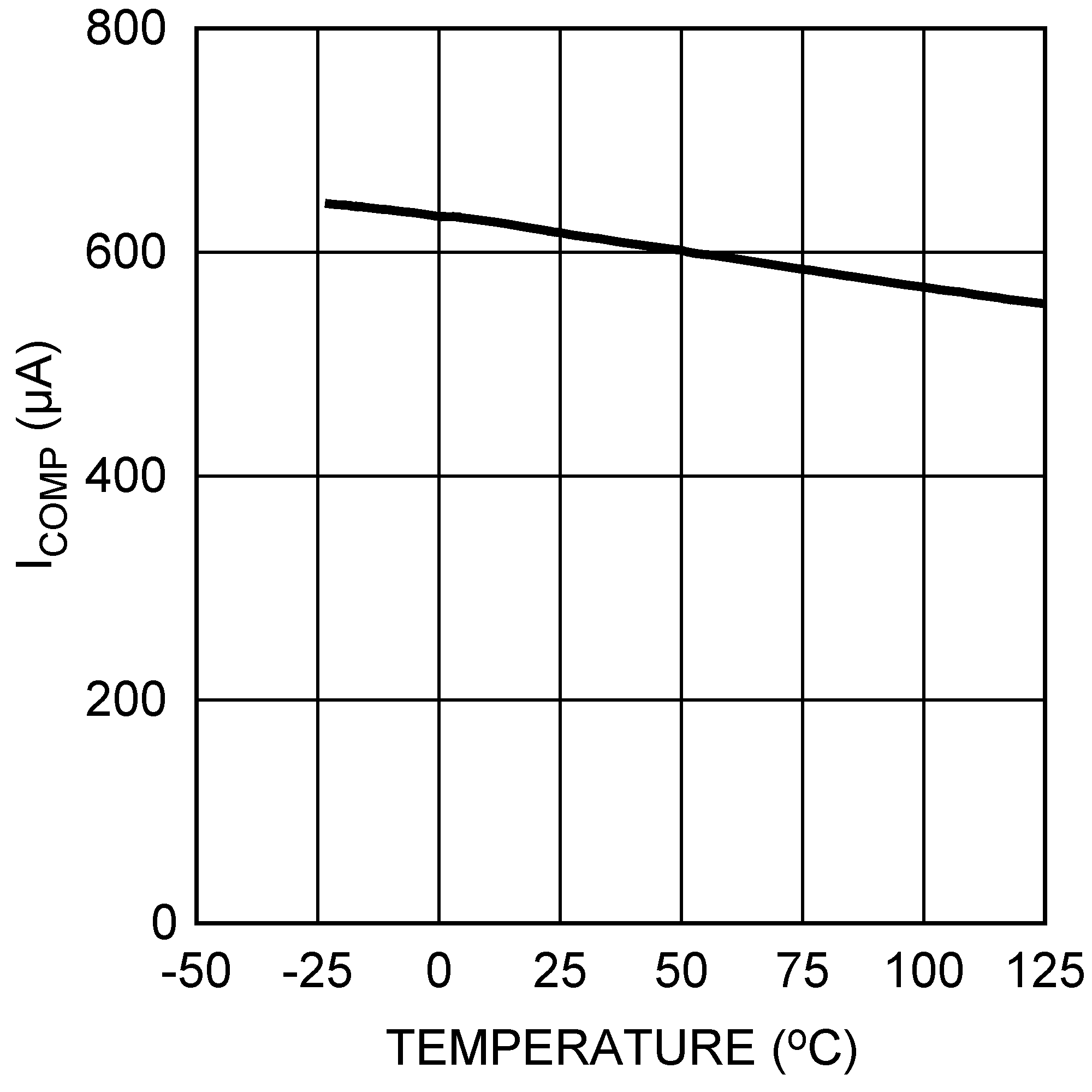

圖 5-7 COMP 引腳拉電流與溫度間的關系

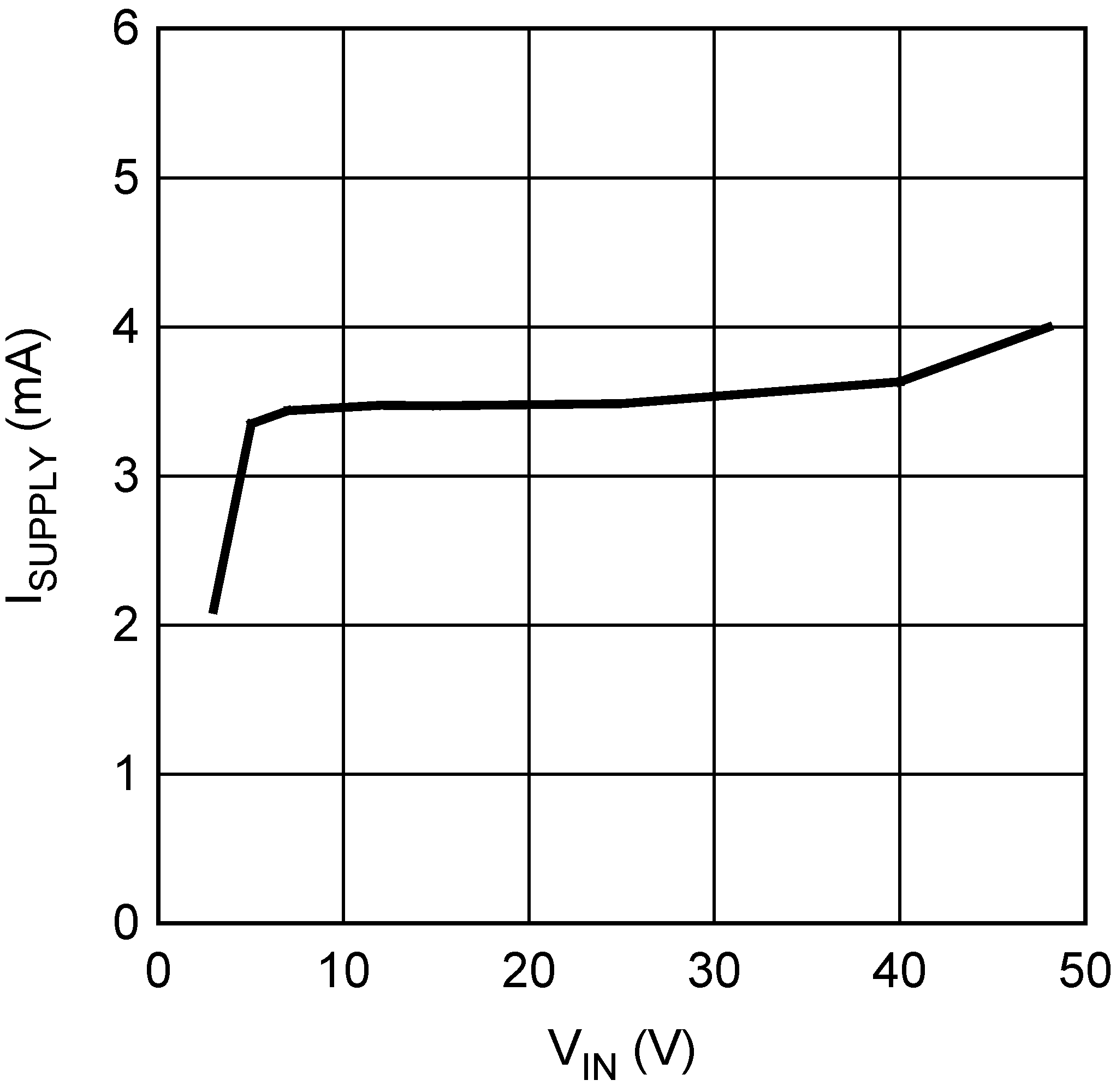

圖 5-9 ISupply 與輸入電壓間的關系(開關)

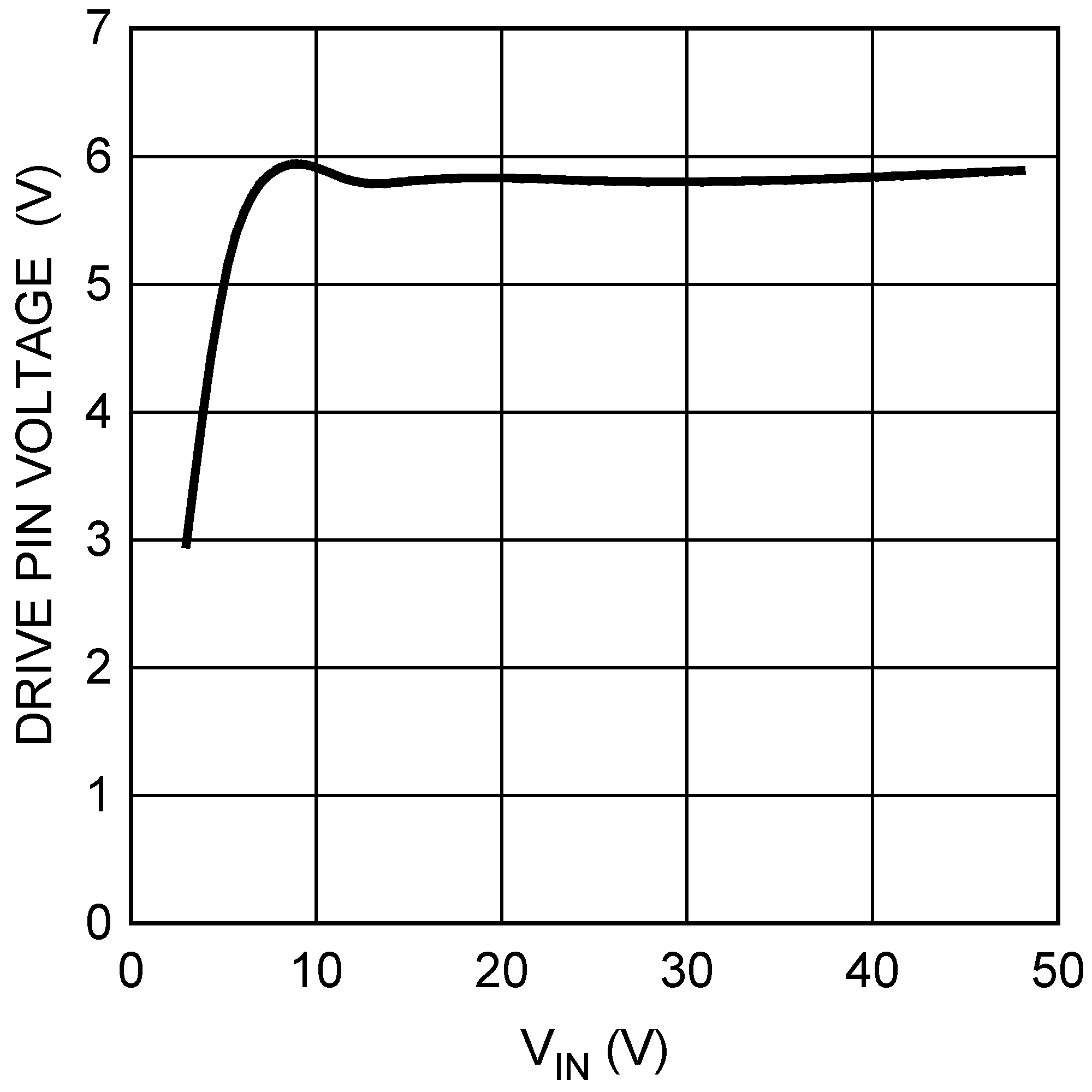

圖 5-11 驅動電壓與輸入電壓間的關系

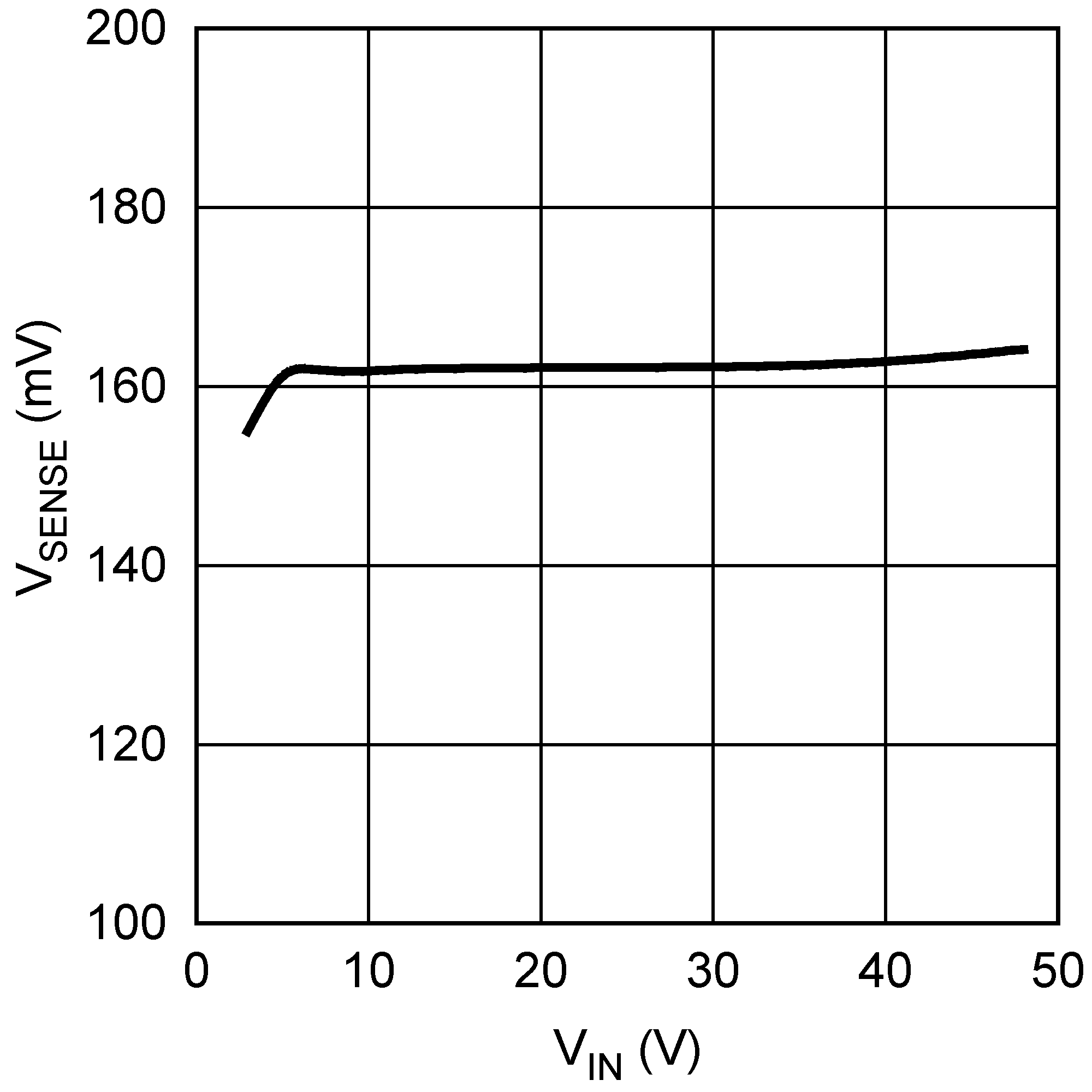

圖 5-13 電流檢測閾值與輸入電壓間的關系

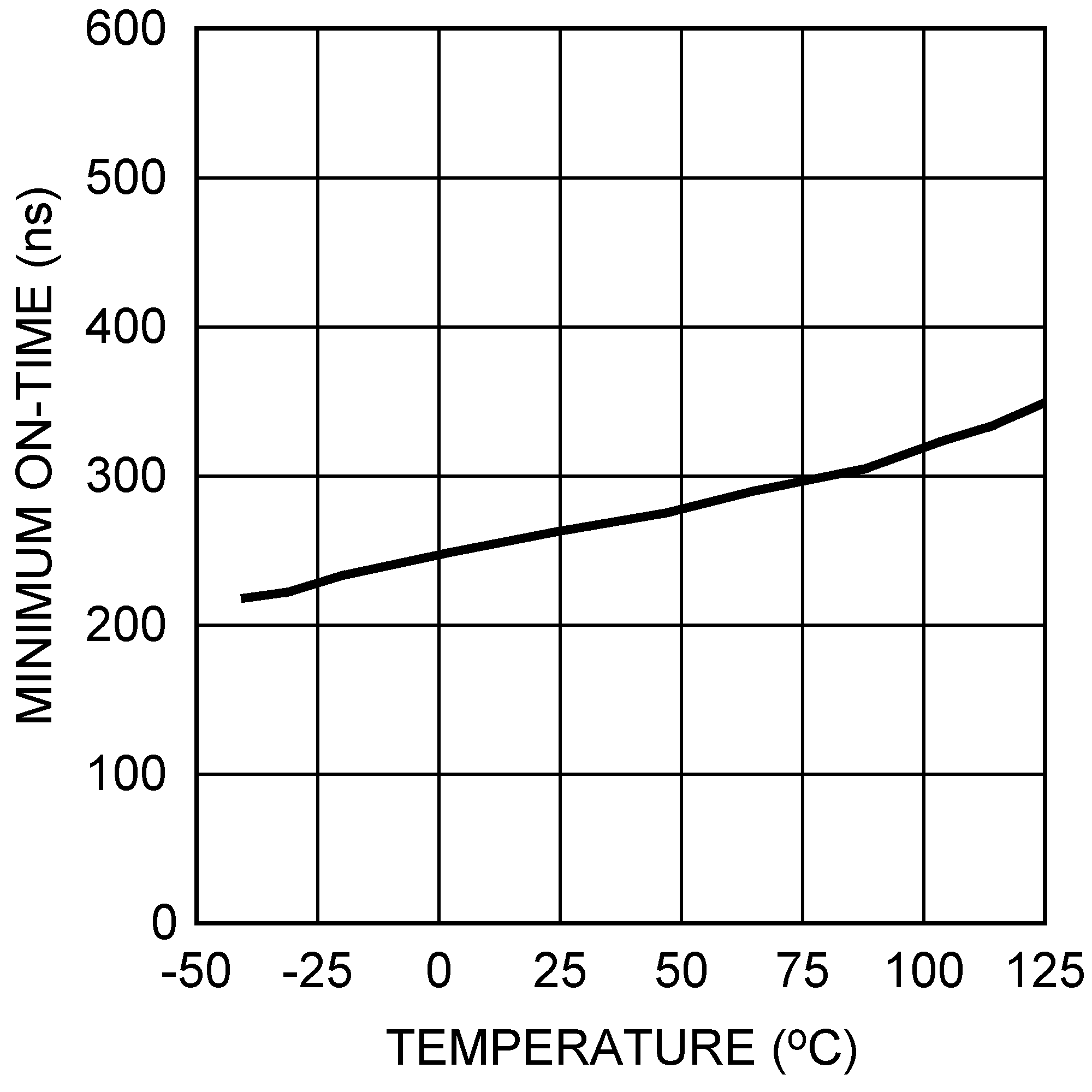

圖 5-15 最短導通時間與溫度間的關系
圖 5-2 開關頻率與 RFA 間的關系

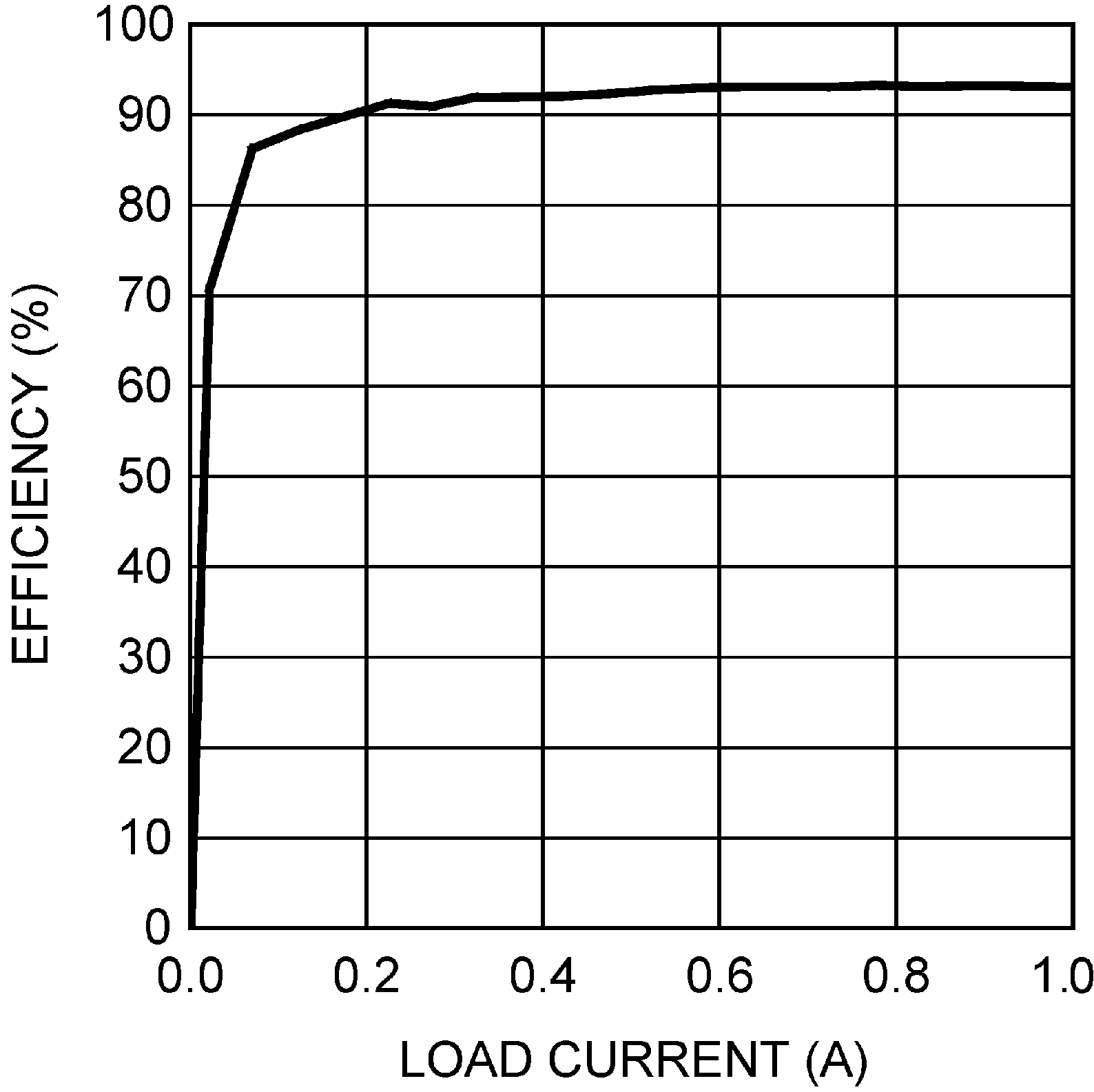

圖 5-4 效率與負載電流間的關系(5V VIN 和 12V VOUT)

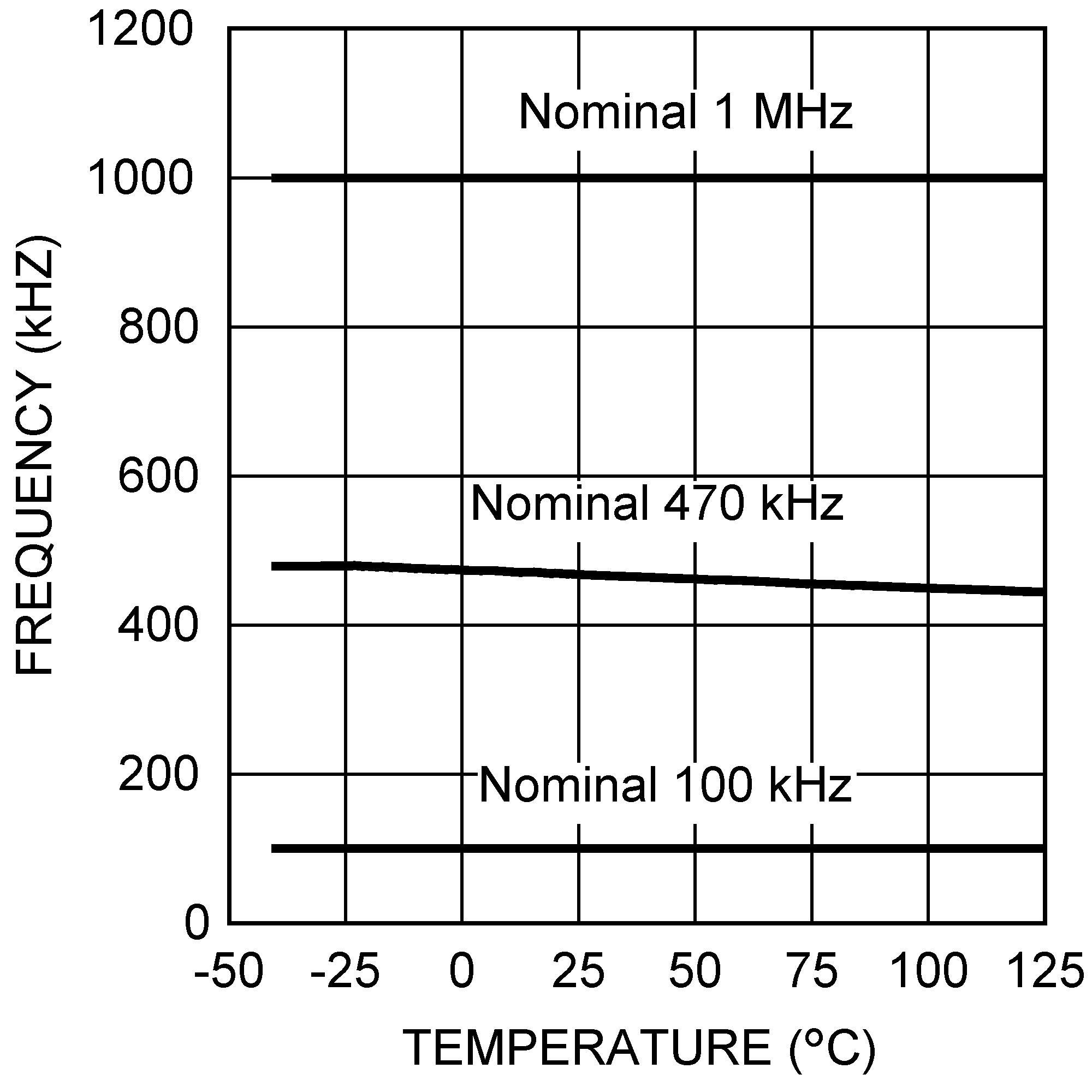

圖 5-6 頻率與溫度間的關系

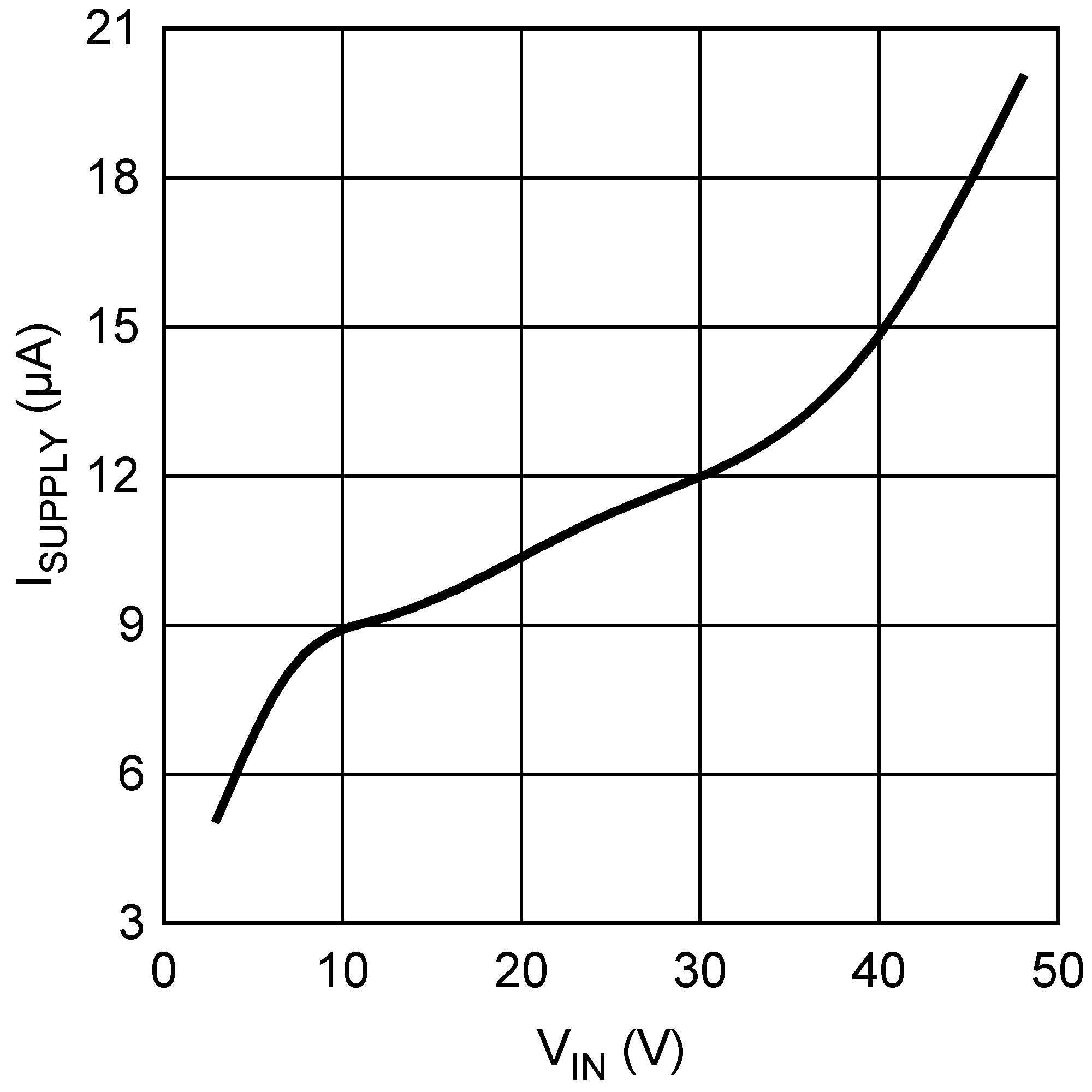

圖 5-8 ISupply 與輸入電壓間的關系(非開關)

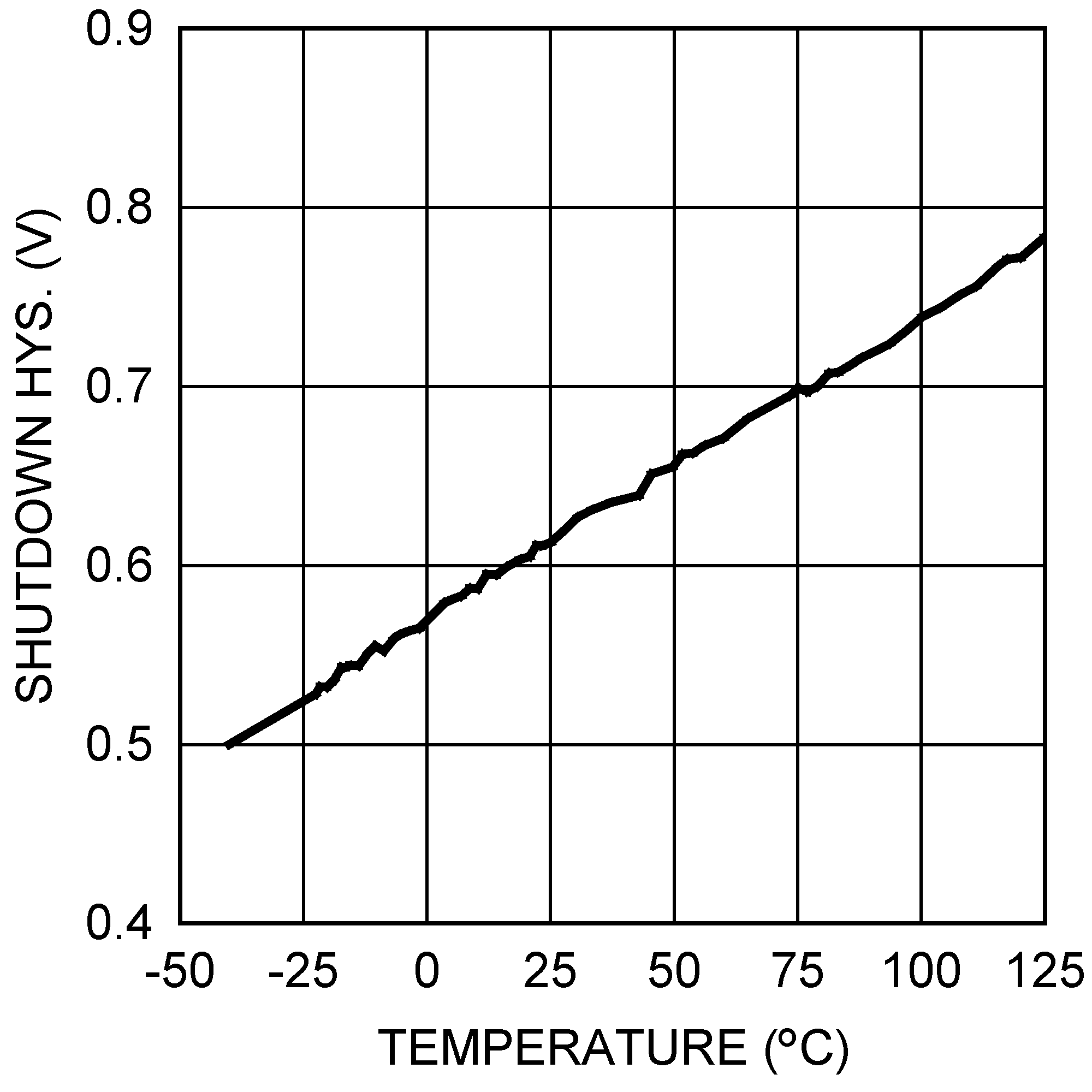

圖 5-10 關斷閾值遲滯與溫度間的關系

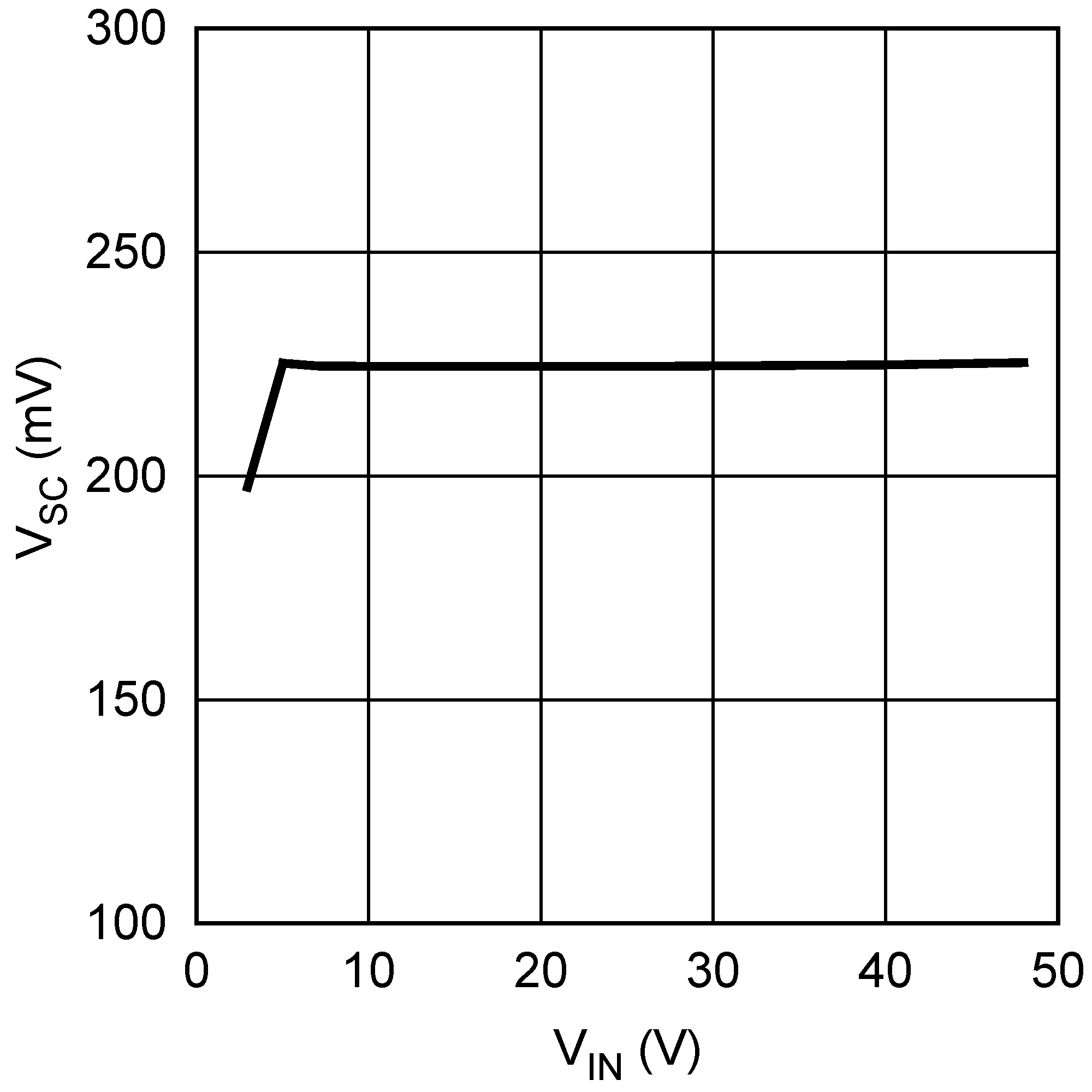

圖 5-12 短路保護與 VIN 間的關系
圖 5-14 補償斜坡幅度與輸入電壓間的關系
