ZHCSTU4B March 2011 – December 2024 LM3481-Q1
PRODUCTION DATA
電感器是升壓轉換器中的兩個儲能元件之一。圖 7-3 顯示了電感器電流在一個開關周期內的變化情況。流經電感器的電流量化為:

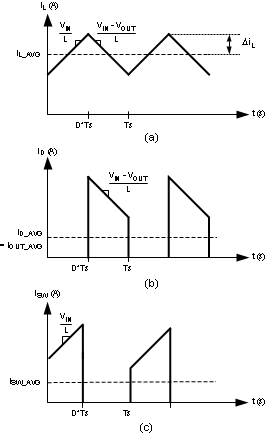

圖 7-3 (a) 電感器電流 (b) 二極管電流 (c) 開關電流如果 VL(t) 是恒定的,則 diL(t)/dt 必須是恒定的。因此,對于給定的輸入電壓和輸出電壓,電感器中的電流以恒定的速率變化。
確定合適的電感值時,重要的參數是 IL(電感器平均電流)和 ΔiL(電感器峰值電流與電感器平均電流之間的電感器電流紋波差異)。如果 ΔiL 大于 IL,則電感器電流會在周期的一部分時間內降至零,并且轉換器以不連續導通模式工作。如果 ΔiL 小于 IL,則電感電流保持在零以上,并且轉換器以連續導通模式工作。本數據表中的所有分析均假定器件在連續導通模式下運行。要以連續導通模式工作,必須滿足以下條件:


選擇最小 Iout 以確定最小 L。常見的選擇是將 (2 x ΔiL) 設置為 IL 的 30%。為電感器選擇合適的磁芯尺寸涉及計算通過電感器的預期平均電流和峰值電流。在升壓轉換器中,


這時應選擇額定值高于這些值的磁芯尺寸。如果磁芯的額定值不正確,飽和將顯著降低整體效率。
LM3481-Q1 可設定為以非常高的頻率進行開關。當開關頻率較高時,轉換器可以使用非常小的電感值運行。當電感值較小時,電感器峰值電流可能會遠高于輸出電流,尤其是在輕負載條件下。
LM3481-Q1 會檢測流經開關的峰值電流。流經開關的峰值電流與上面計算的峰值電流相同。
