5.10 典型特性

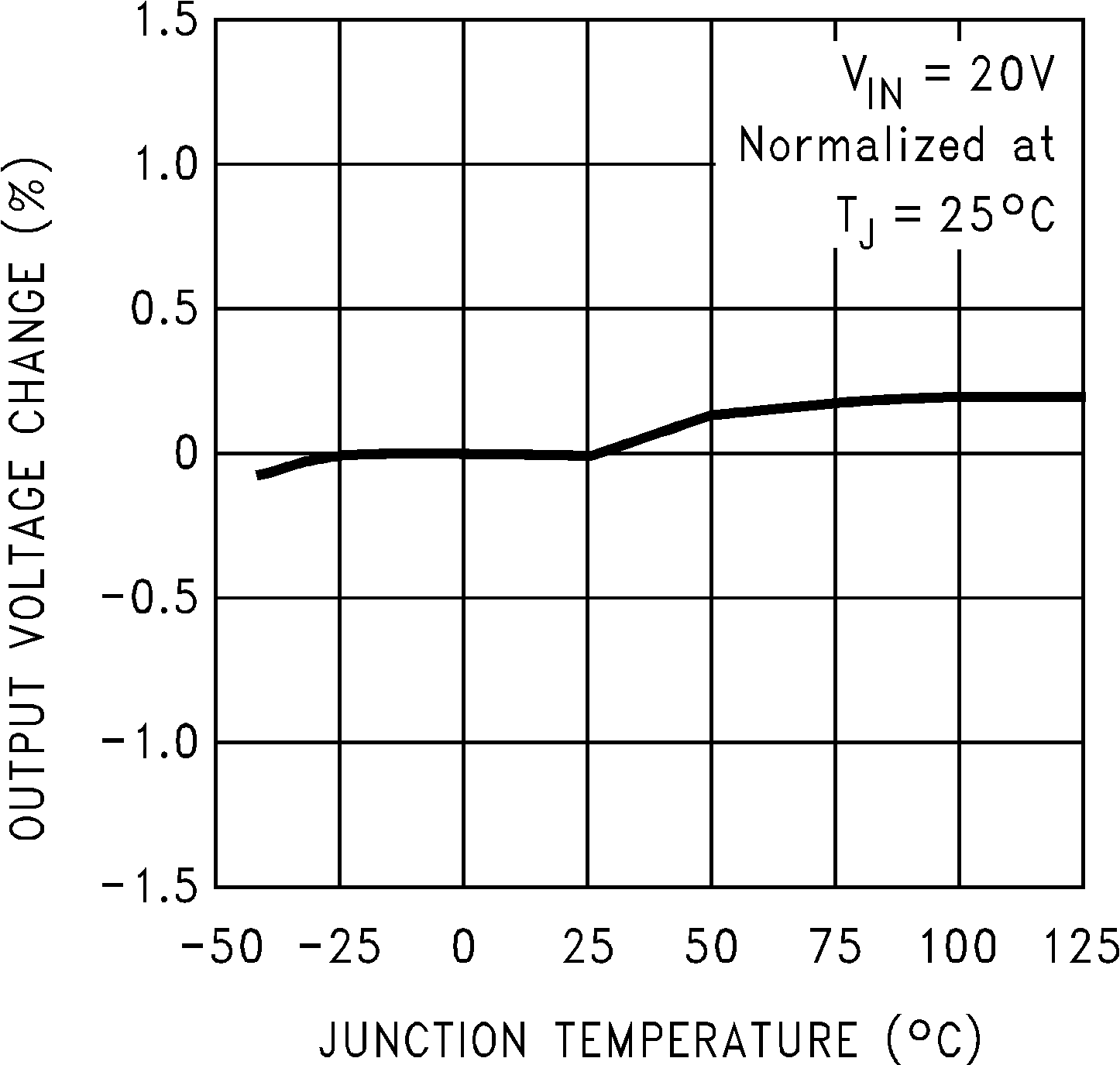

圖 5-1 標準化輸出電壓

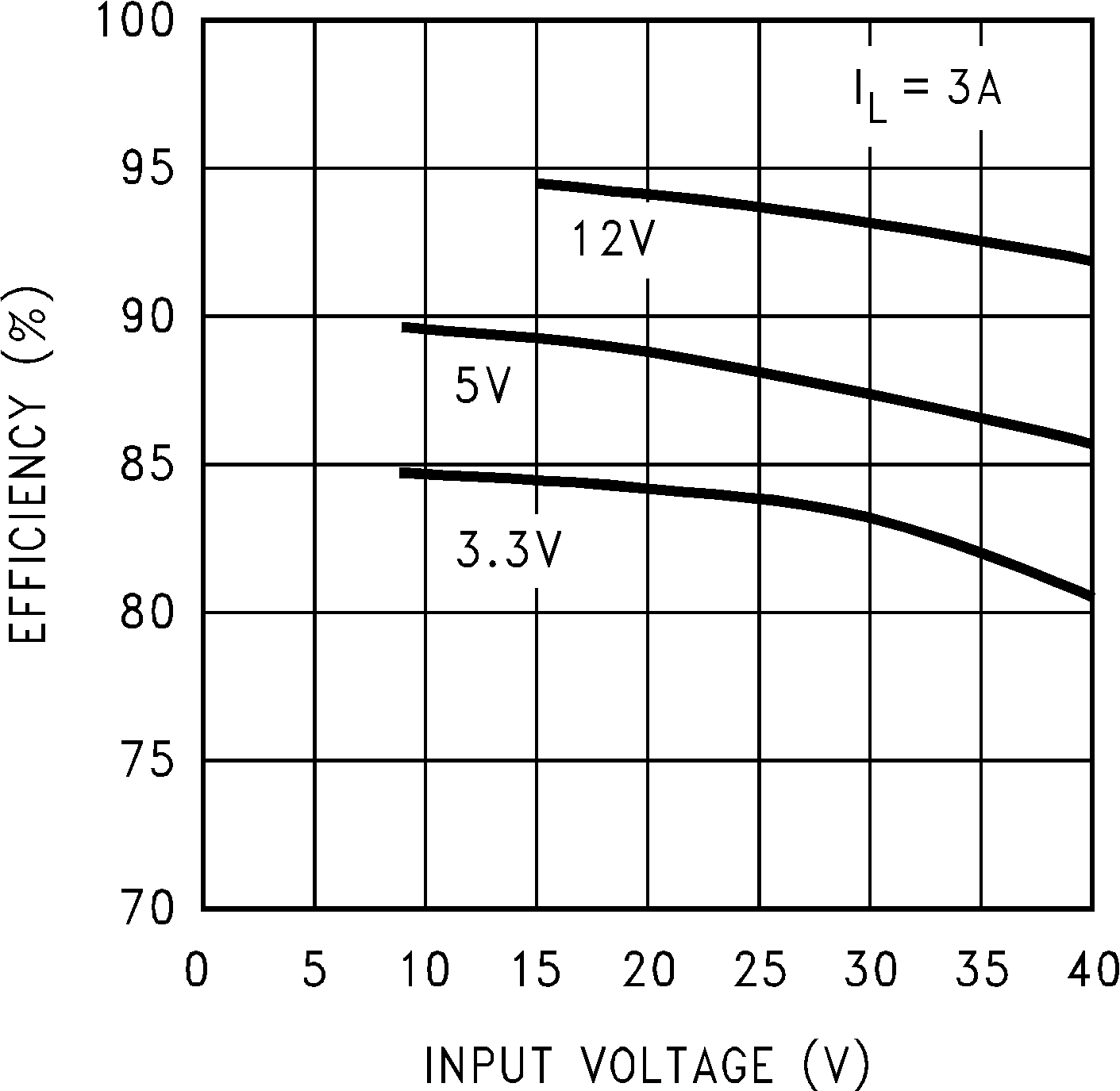

圖 5-3 效率與輸入電壓之間的關系

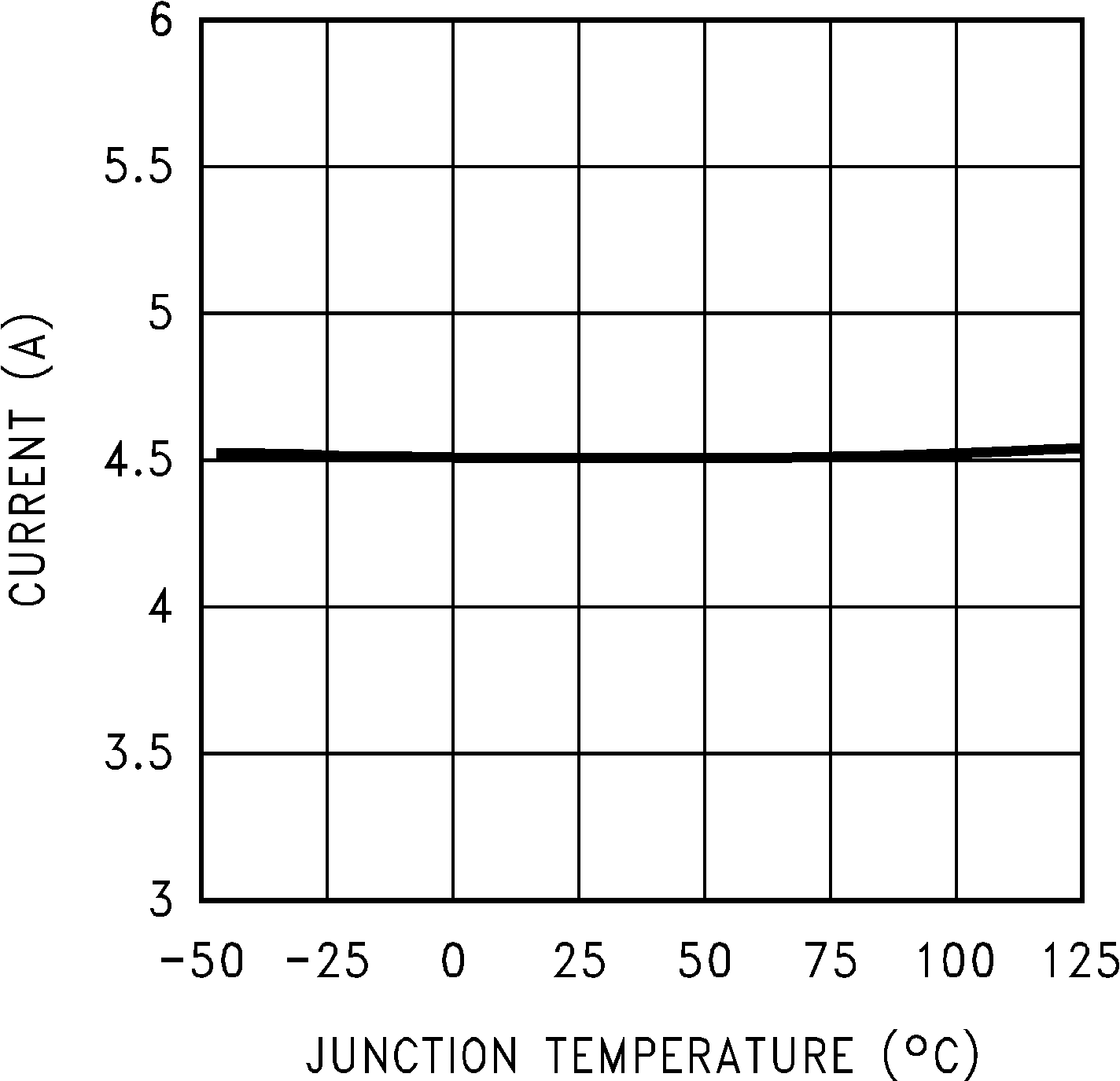

圖 5-5 開關電流限值

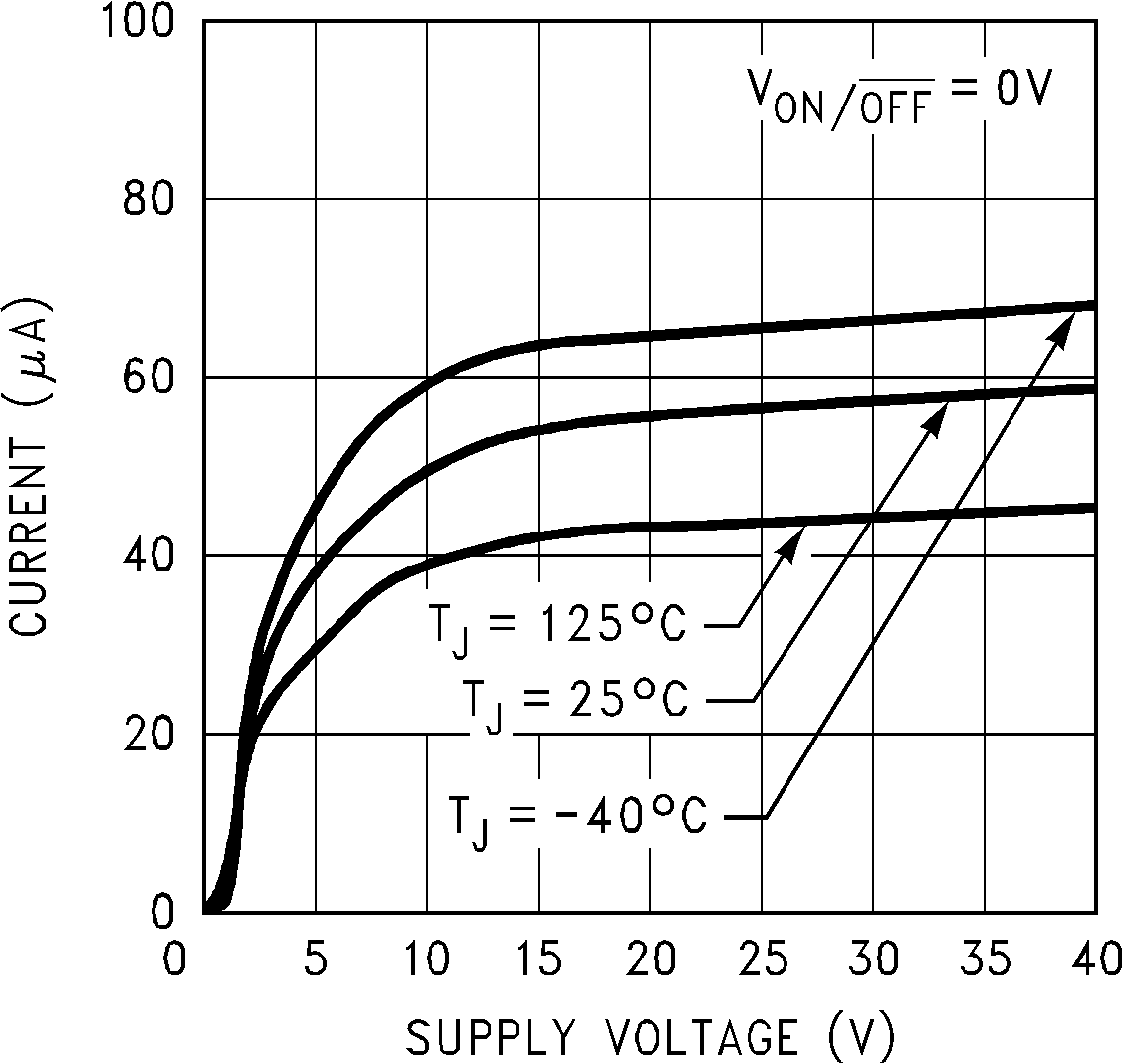

圖 5-7 待機靜態電流

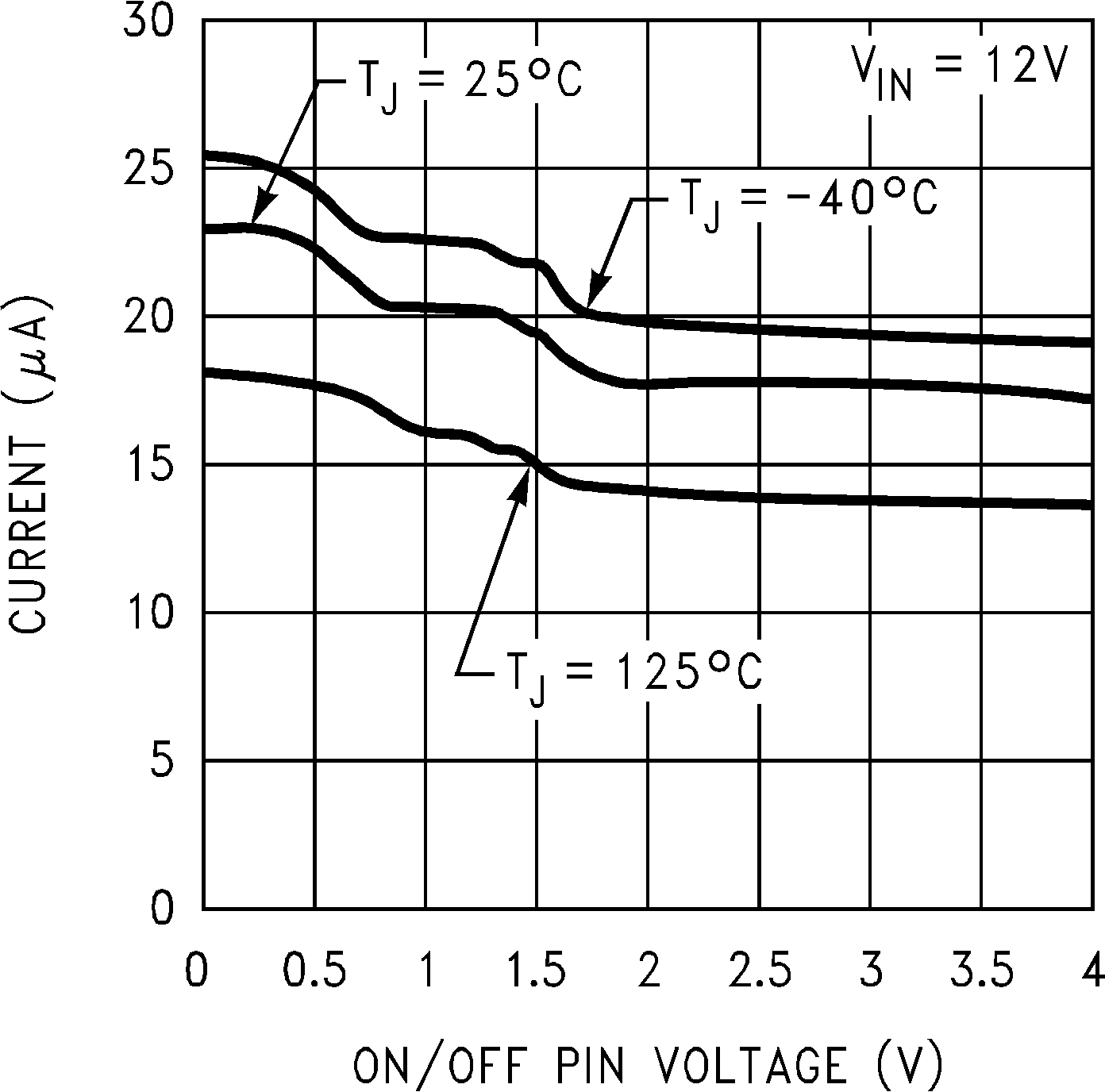

圖 5-9 ON/OFF 引腳電流（拉電流）

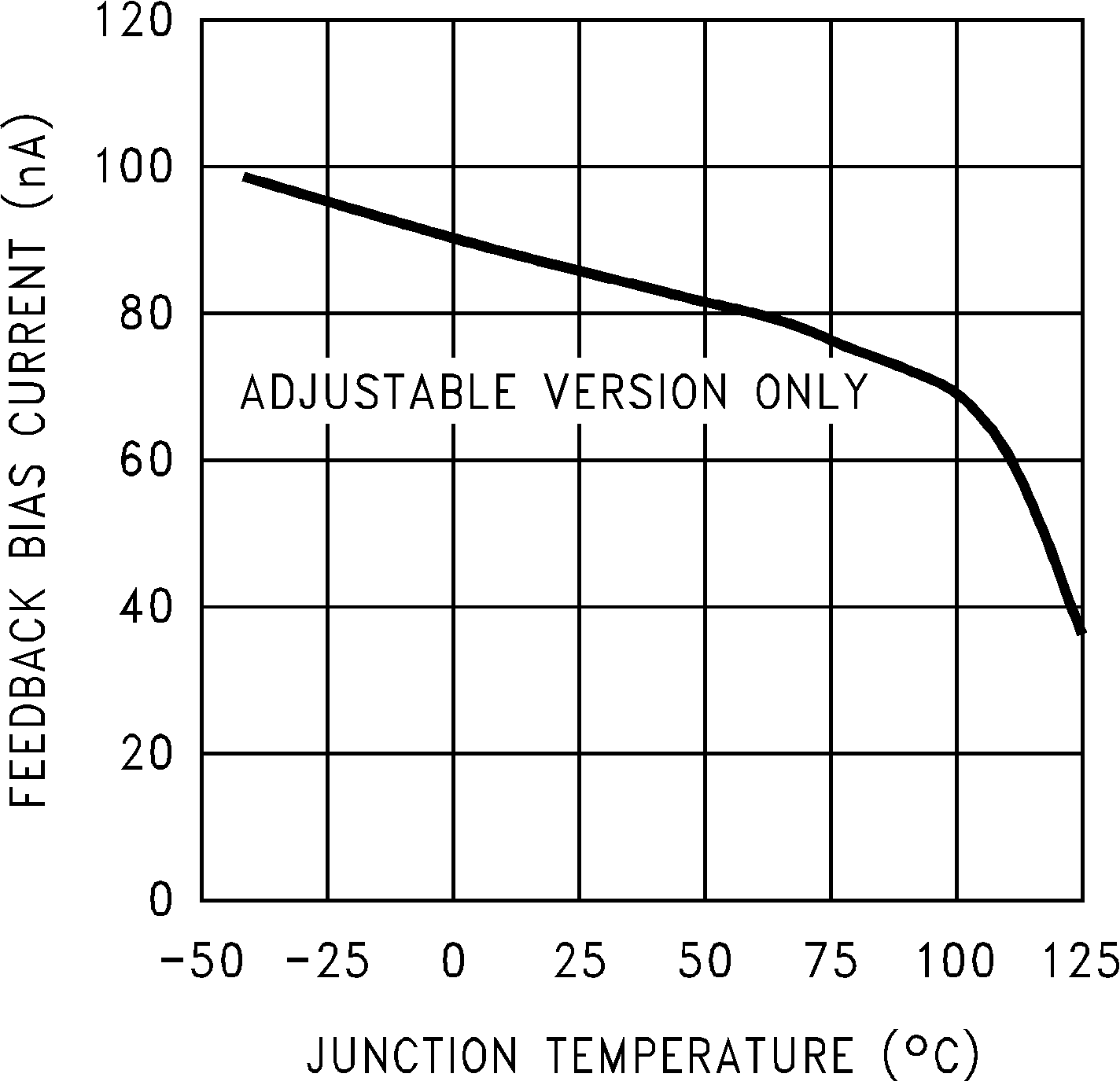

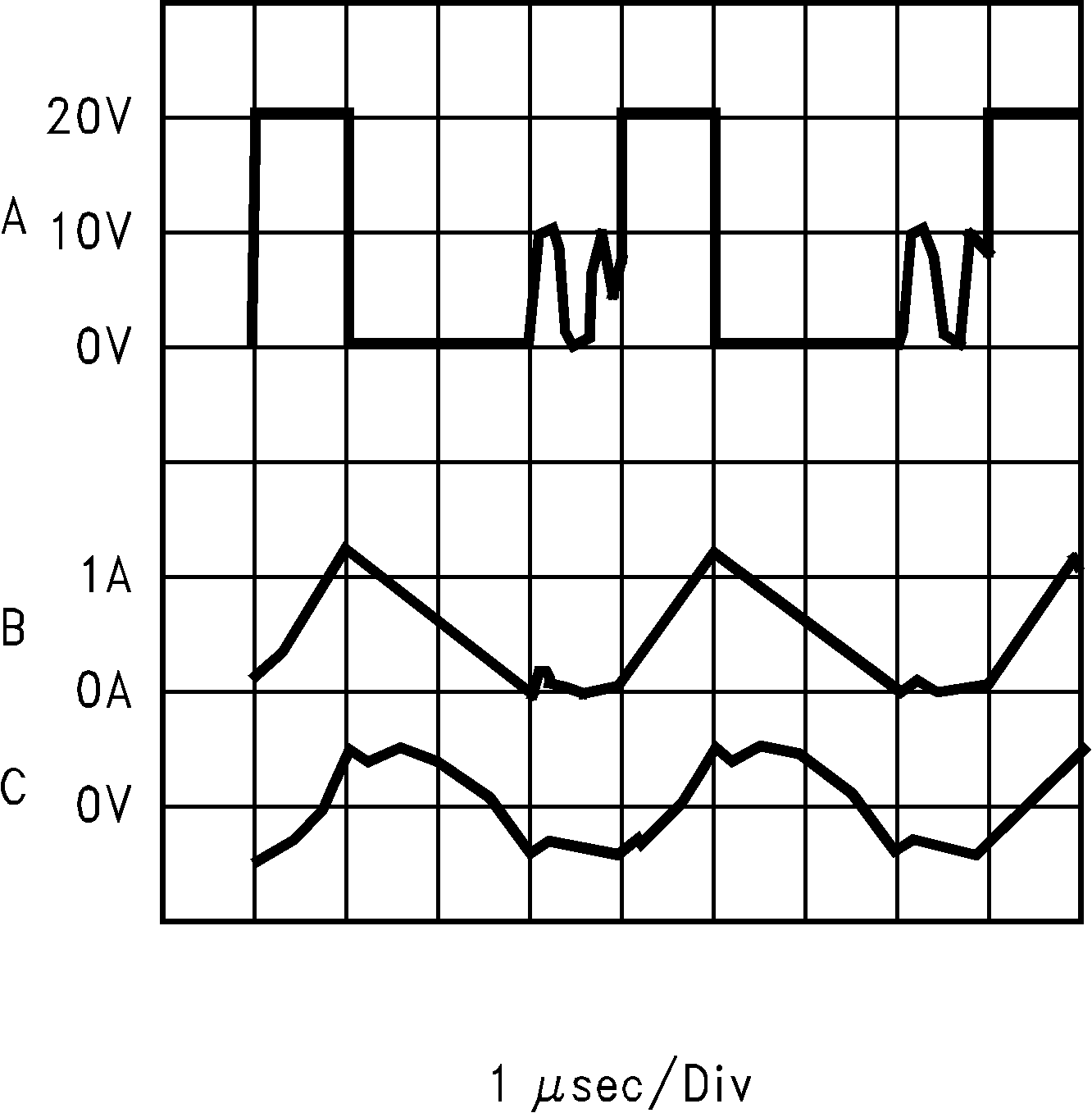

| 不連續模式開關波形 VIN = 20V，VOUT = 5V，ILOAD = 500mA L = 10μH，COUT = 400μF，COUTESR = 13mΩ | ||
| A：VSW 引腳電壓，10V/div。 | ||
| B：電感器電流，1A/div | ||
| C：輸出紋波電壓，20mV/div 交流耦合 |
| 不連續模式的負載瞬態響應 VIN = 20V，VOUT = 5V L = 10μH，COUT = 400μF，COUTESR = 13mΩ | ||
| A：輸出電壓，100mV/div，交流耦合 | ||
| B：負載電流：200mA 至 3A 負載脈沖 |

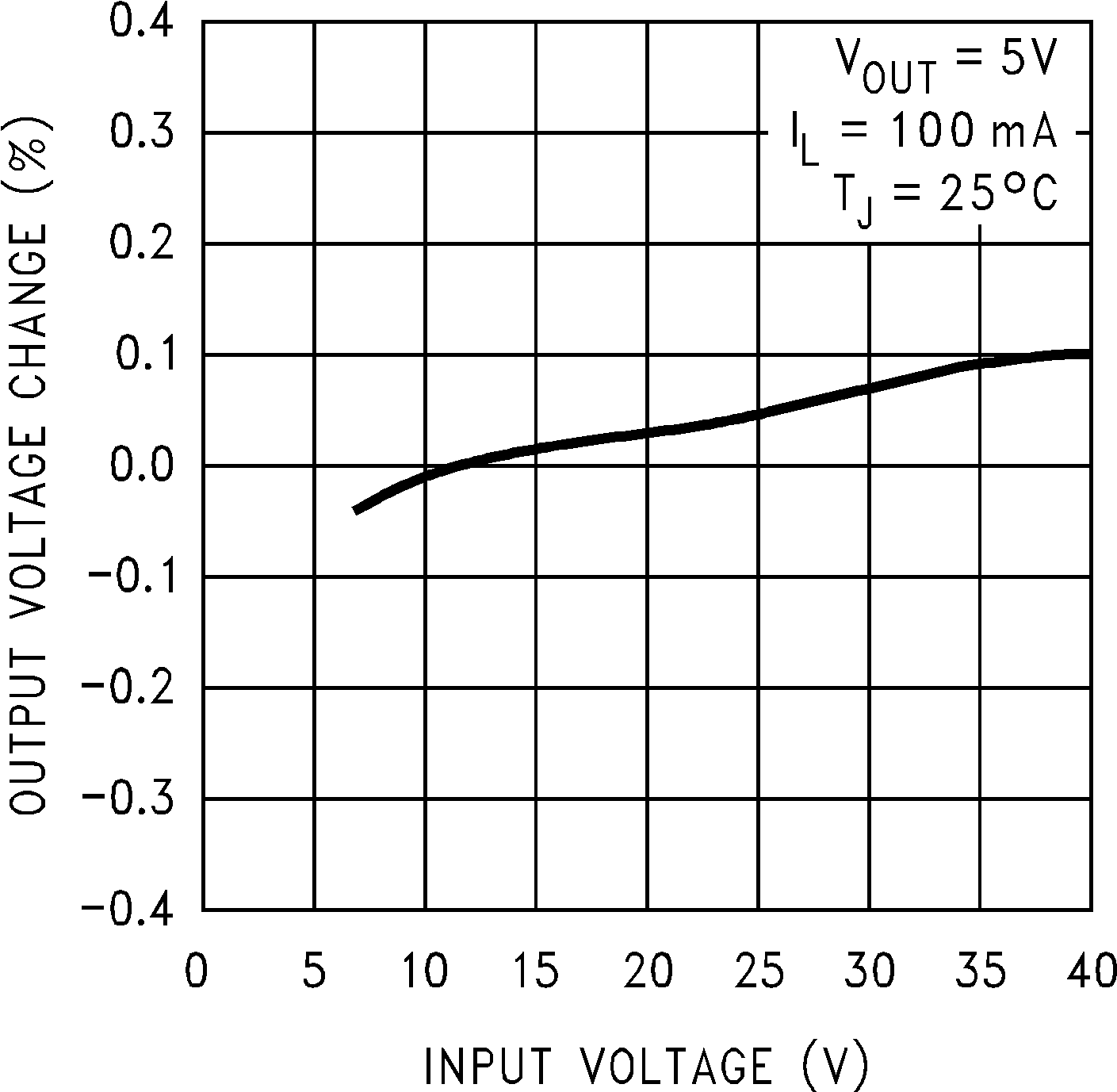

圖 5-2 線路調整

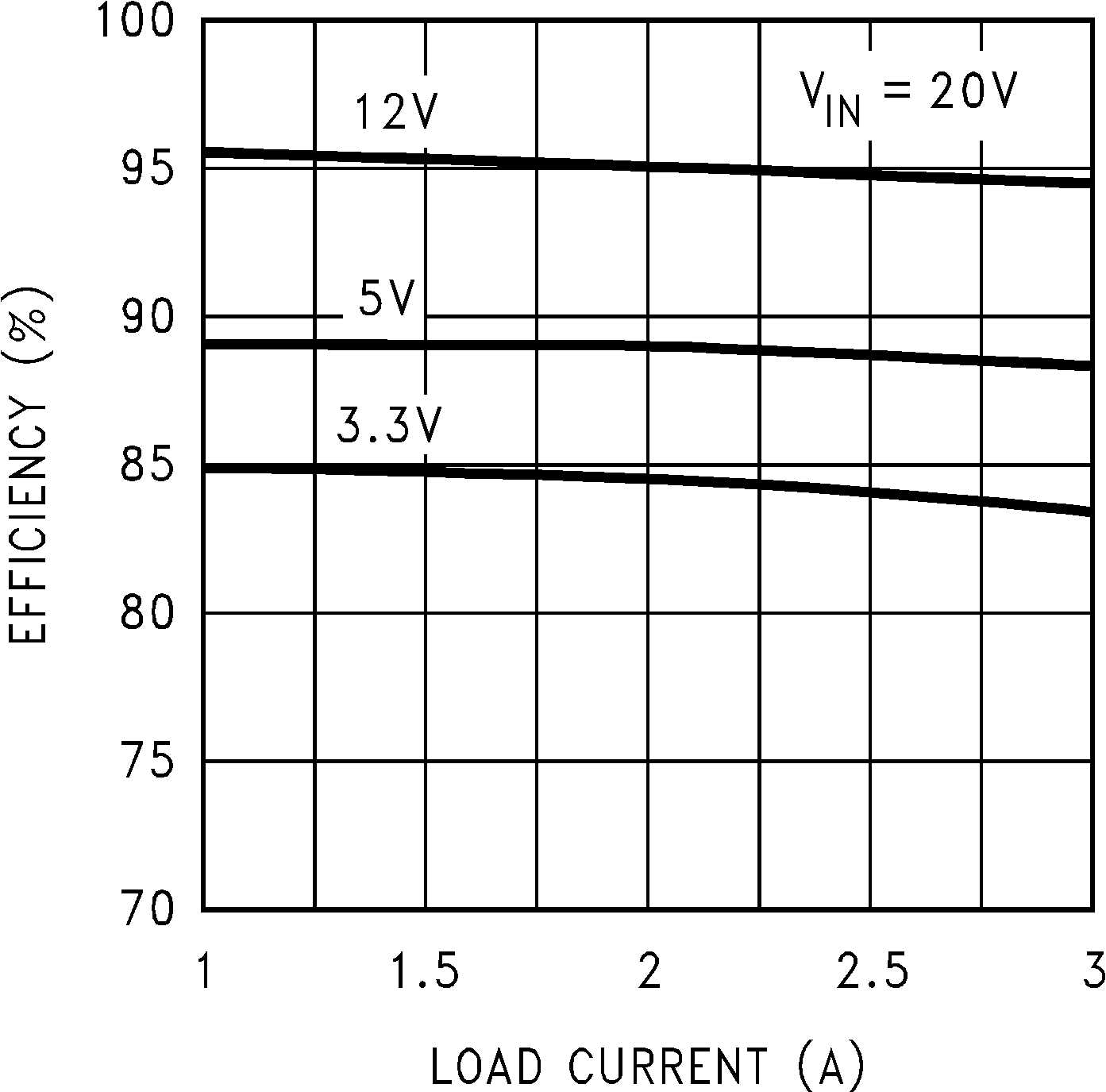

圖 5-4 效率與 ILOAD 間的關系
圖 5-6 工作靜態電流

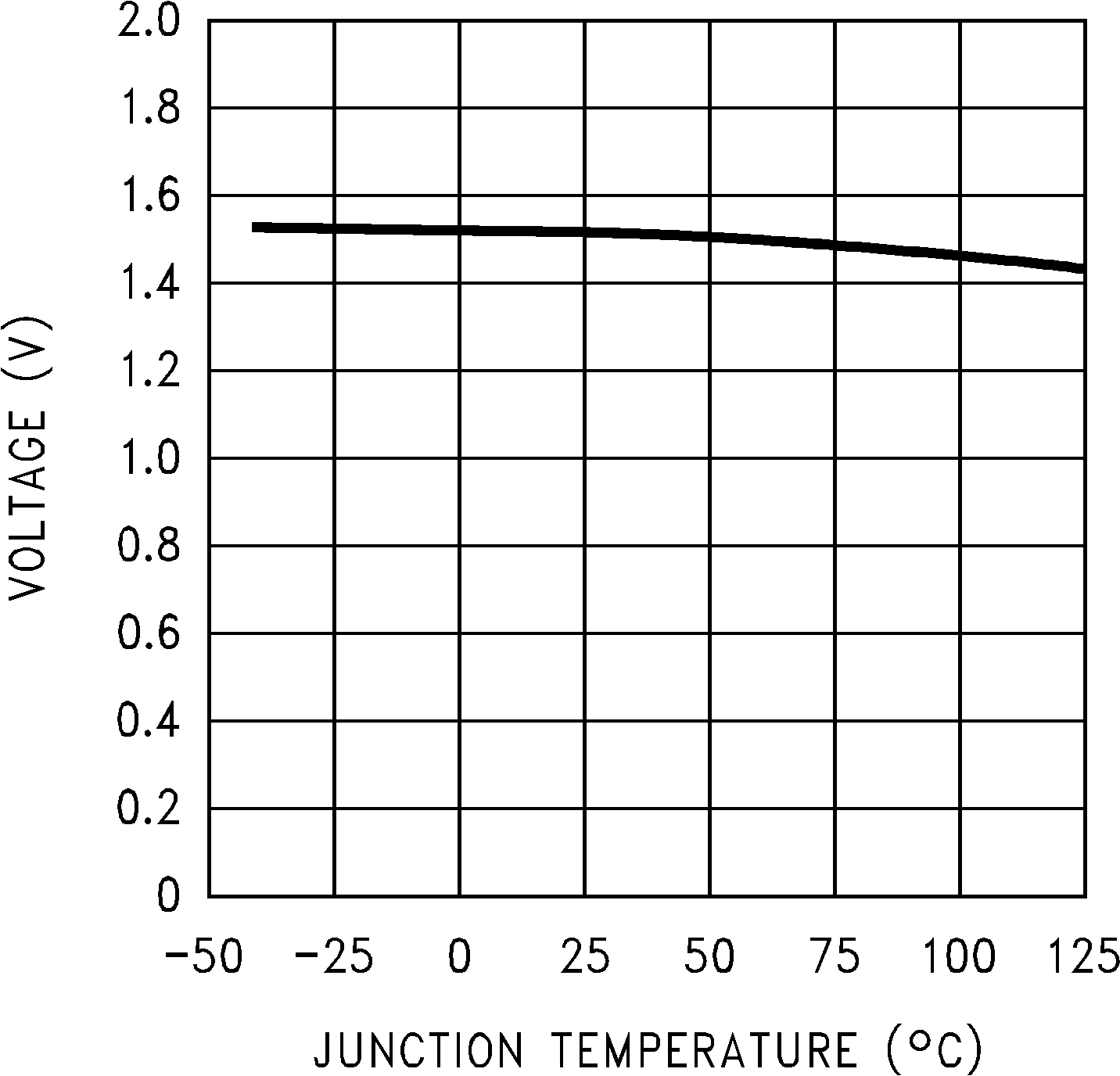

圖 5-8 ON/OFF 閾值電壓

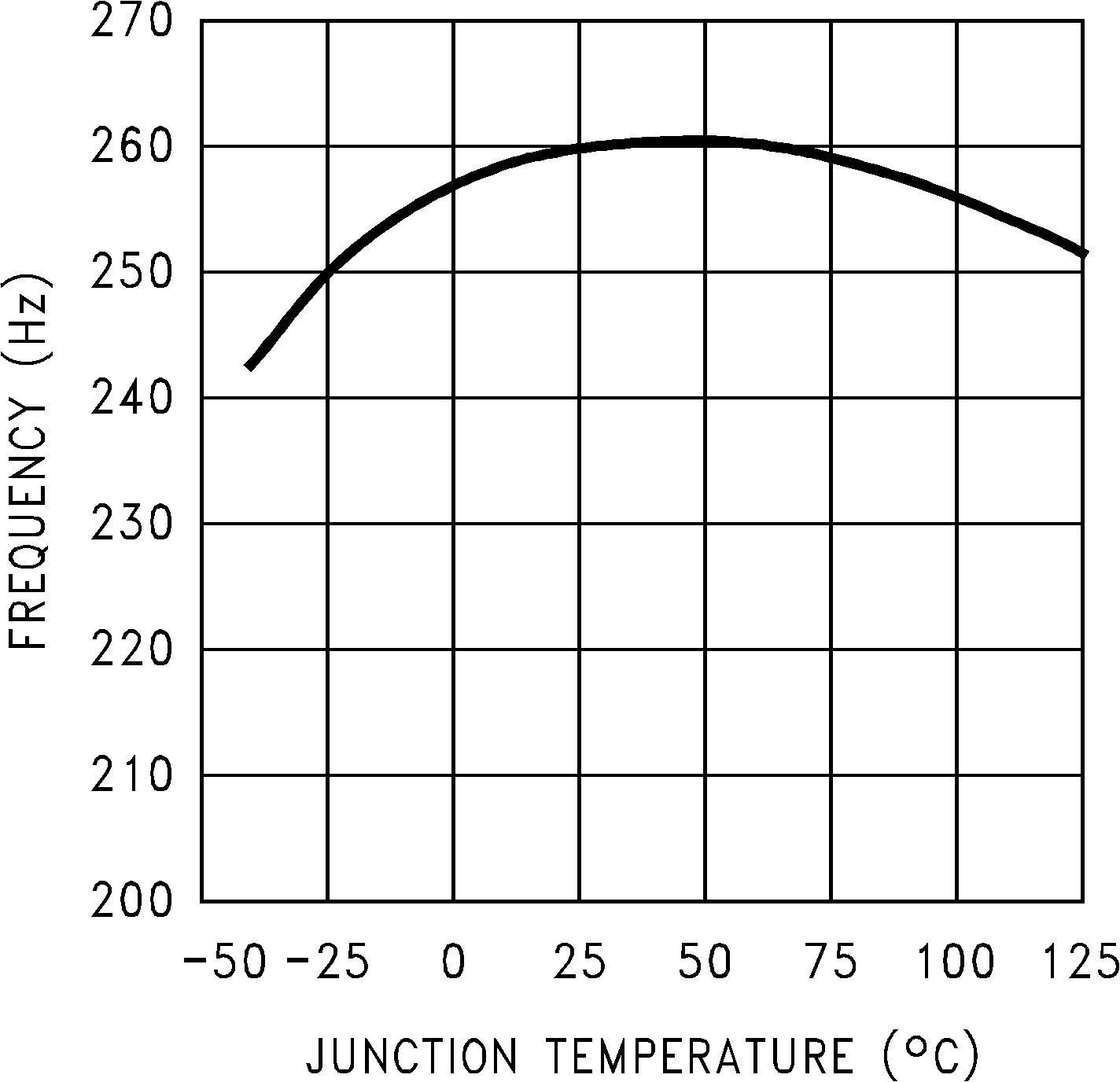

圖 5-10 開關頻率

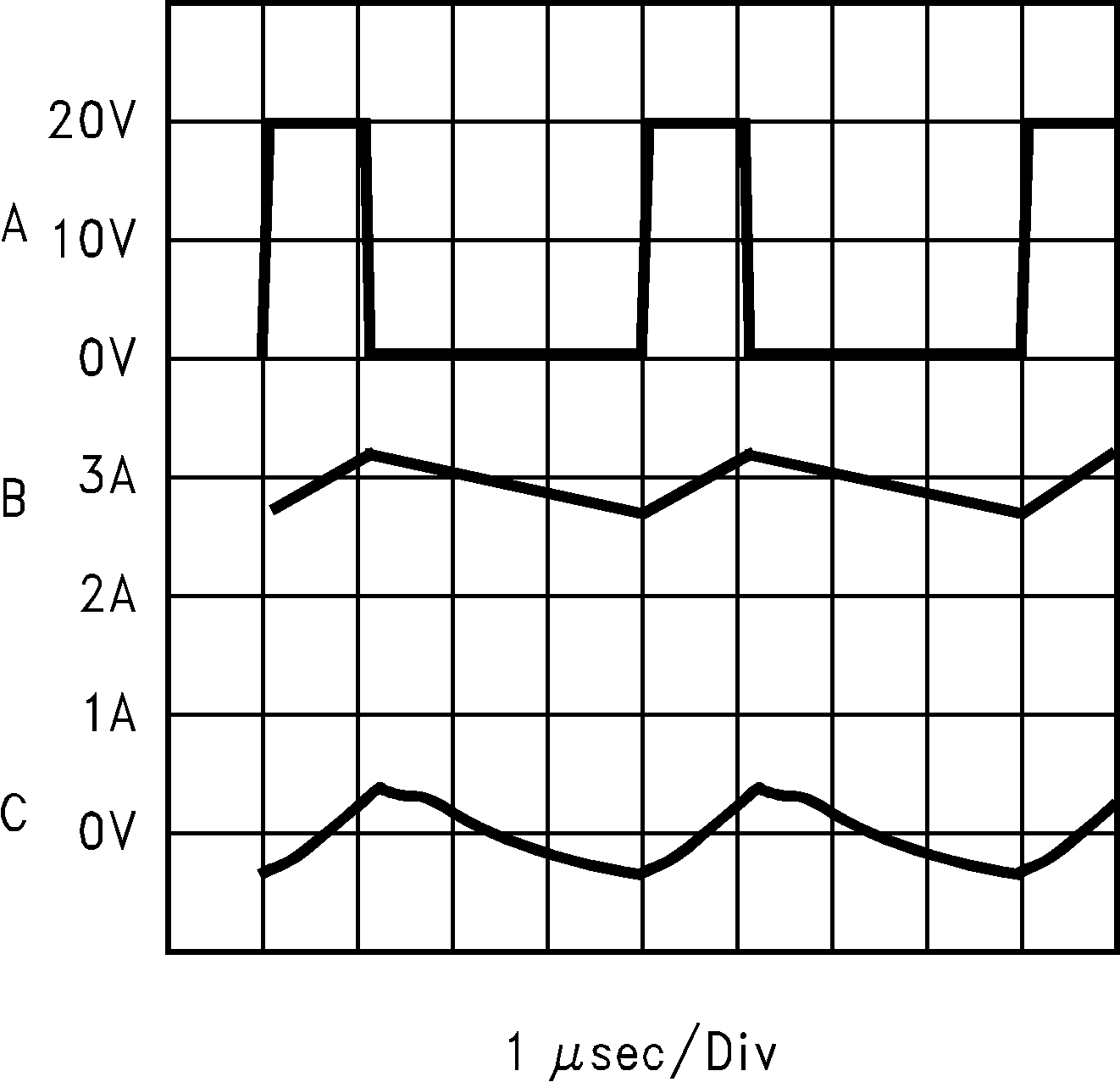

| 連續模式開關波形 VIN = 20V，VOUT = 5V，ILOAD = 3A L = 33μH，COUT = 200μF，COUTESR = 26mΩ | ||
| A：VSW 引腳電壓，10V/div。 | ||
| B：電感器電流，1A/div | ||
| C：輸出紋波電壓，20mV/div 交流耦合 |

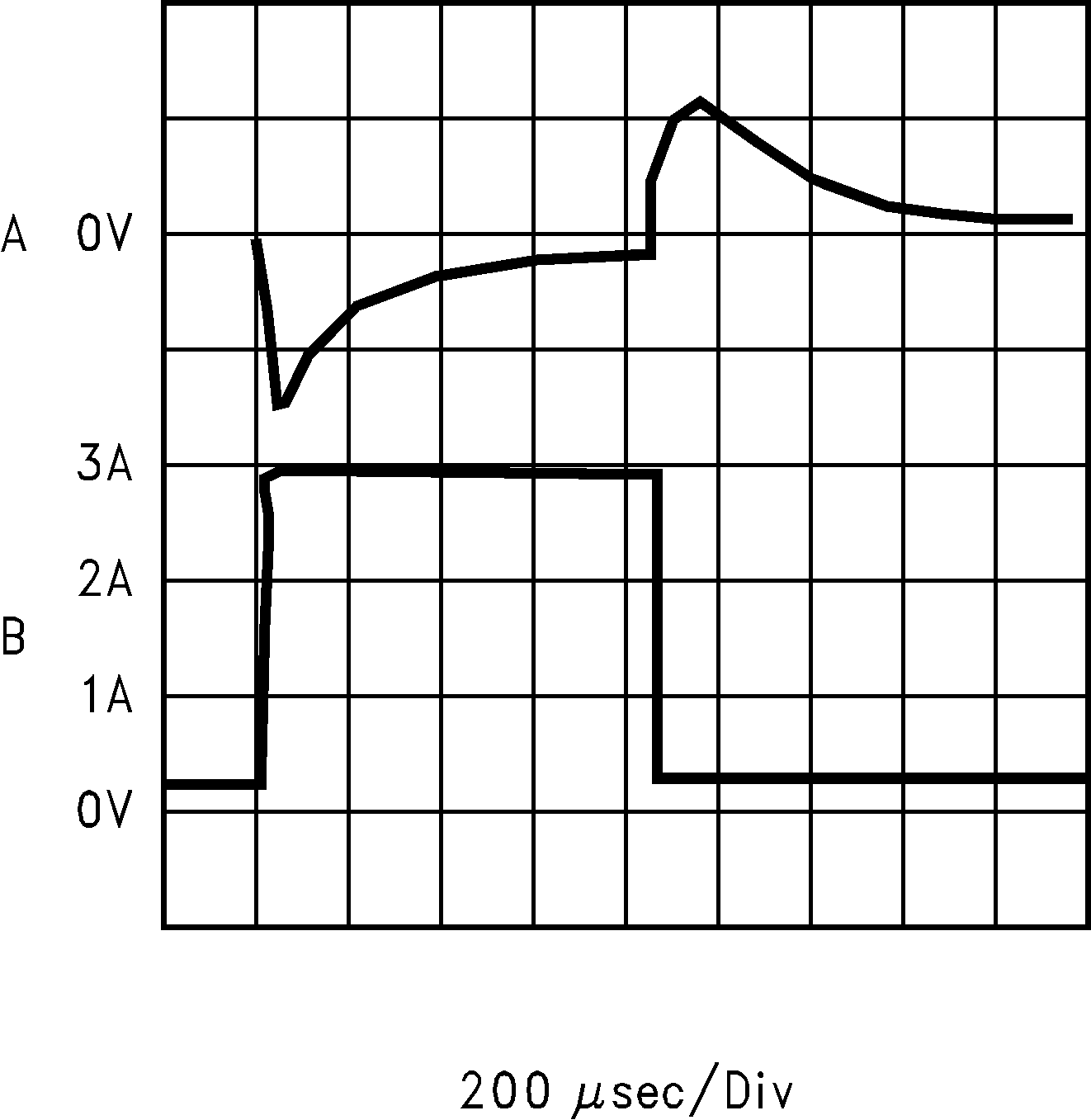

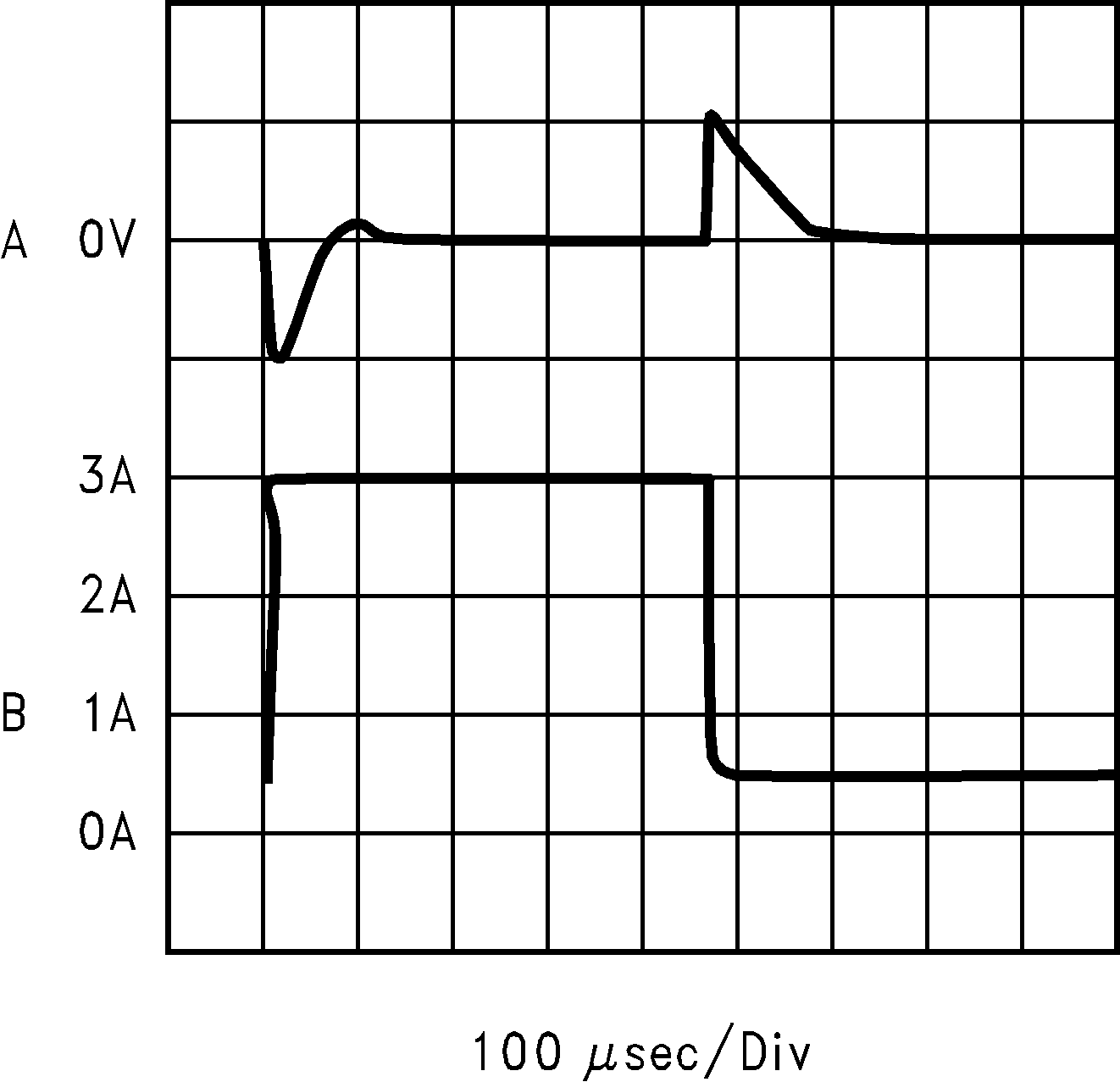

| 連續模式的負載瞬態響應 VIN = 20V，VOUT = 5V L = 33μH，COUT = 200μF，COUTESR = 26mΩ | ||
| A：輸出電壓，100mV/div，交流耦合。 | ||
| B：負載電流：500mA 至 3A 負載脈沖 | ||
