ZHCSX66A October 2024 – February 2025 LM251772
PRODUCTION DATA
該器件有一個內部鎖相環 (PLL) 可以在 RT 引腳設置的頻率和外部頻率同步信號之間無縫轉換開關頻率。如果未提供外部頻率,RT 引腳將設置同步范圍的中心頻率。外部同步信號可以更改開關頻率 ±50%。為了確保低靜態電流,如果沒有有效的 SYNC 頻率(即施加了超出建議同步范圍的頻率信號),則會禁用 SYNC 引腳的輸入緩沖器。
如果器件進入省電模式或 μSleep 運行模式(如果啟用),則 f(SW) 同步將停止。一旦轉換器再次進入 PWM 運行模式,該器件就會重新同步到引腳信號。同步時序如圖 8-25 所示

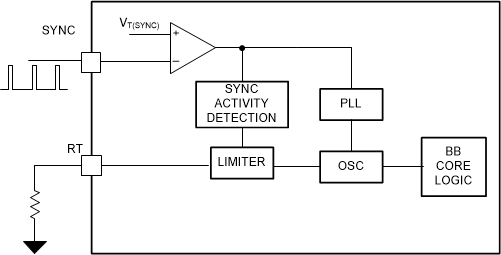

圖 8-24 主振蕩器功能方框圖

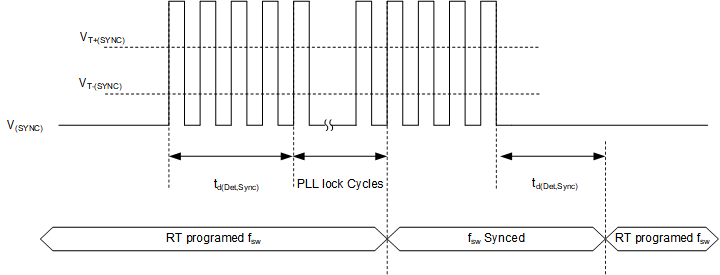

圖 8-25 時序圖 SYNC 功能SYNC 引腳可以通過 I2C 進行編程或通過 R2D 接口進行配置:
