8.3.12 振蕩器頻率選擇
具有一個低容差內部修整振蕩器。
在這些情況下由于頻率不準確，建議不要使用“斷開”或“短接”的 RT 引腳運行。在 RT 引腳保持斷開的情況下，振蕩器頻率處于最小可能邊界。在 RT 引腳接地的情況下，開關頻率處于最大可能邊界。
通過在 RT 引腳與地之間連接一個電阻器，可以調高或調低振蕩器頻率。要計算特定振蕩器頻率下的 RT 電阻，請使用方程式 22。
方程式 22.
當器件處于運行模式時，RT 引腳由內部電壓源調節至 0.75V。因此，可以通過更改流過電阻器的電流來動態更改運行期間的開關頻率。圖 8-22 和圖 8-23 展示了通過切換電阻值或通過電阻器施加外部電壓源來改變頻率的兩個示例。建議不要將任何額外的電容直接連接到 RT 引腳。

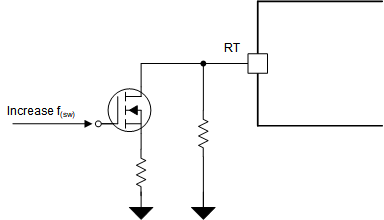

圖 8-22 跳頻示例
圖 8-23 動態更改頻率的示例
