ZHCSD64G December 2012 – May 2021 LM25018
PRODUCTION DATA
LM25018 器件是一款集成了高側和低側 MOSFET 的 48V、325mA 同步降壓穩壓器,其采用的恒定導通時間 (COT) 控制方案無需環路補償,可提供出色的瞬態響應,并且可實現超高降壓比。導通時間與輸入電壓成反比,這使得整個輸入電壓范圍內的頻率幾乎保持恒定。高壓啟動穩壓器為 IC 的內部運行以及集成柵極驅動器提供了偏置電源。
峰值電流限制電路可防止出現過載情況。欠壓鎖定 (UVLO) 電路支持對輸入欠壓閾值和遲滯進行單獨編程。其他保護特性包括:熱關斷和偏置電源欠壓鎖定。
LM25018 器件采用 WSON-8 和 SO PowerPAD-8 塑料封裝。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| LM25018 | SO PowerPAD (8) | 4.89mm × 3.90mm |
| WSON (8) | 4.00mm × 4.00mm |

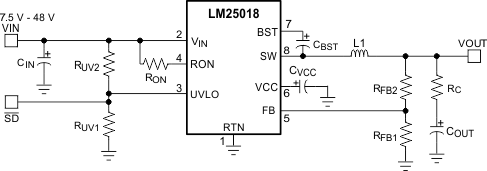

典型應用
