at TA = 25°C (unless otherwise noted)

| VDD = 2.3 to 5.5V, IOUT = 0μA, CLOAD = 1000pF |

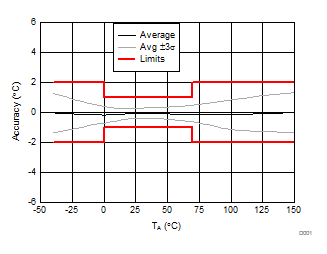

Figure 5-1 Accuracy vs TA Temperature
| IOUT = from 0μA to 100μA, CLOAD = 1000pF |
Figure 5-3 Changes in Accuracy vs Ambient Temperature (Due to Load)
| VDD = 2.3V, CLOAD = 1000pF |
Figure 5-5 Load Regulation vs Ambient Temperature
Figure 5-7 Output Voltage vs Power Supply
| TA = 25°C, VDD Ramp Rate = 5V/ms |
Figure 5-9 Output vs. Settling Time to Ramp VDD
| TA = 25°C, VDD = 5V, IOUT = 100μA |
Figure 5-11 Output Impedance vs Frequency
Figure 5-13 Output Noise Density
| IOUT = 0μA, CLOAD = 1000pF |

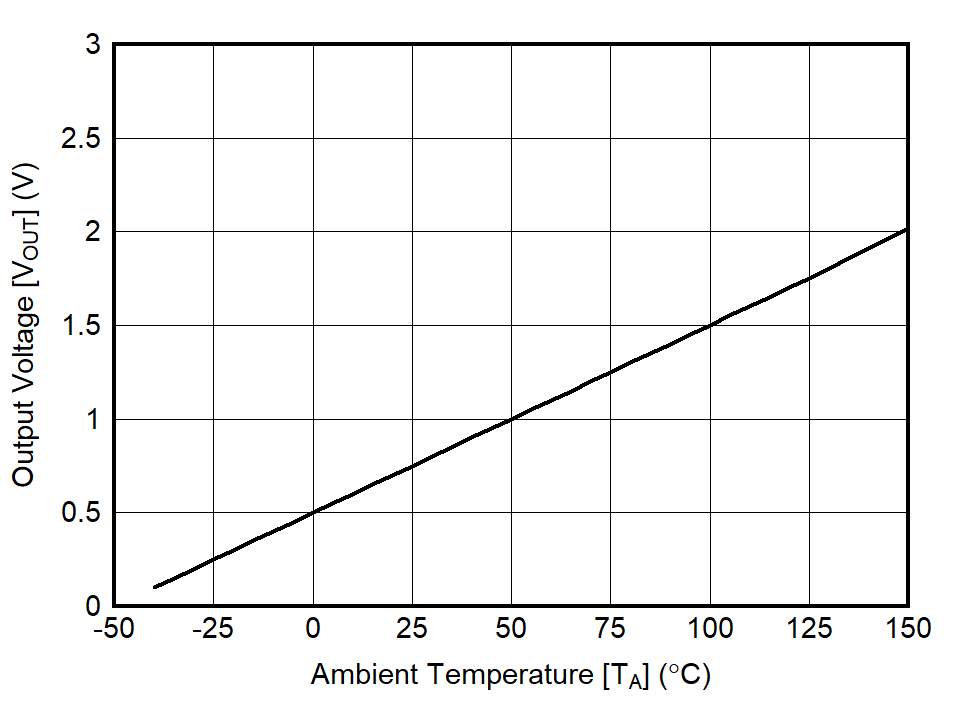

Figure 5-2 Output Voltage vs Ambient Temperature
| IOUT = 0μA, CLOAD = 1000pF |
Figure 5-4 Supply Current vs Temperature
| VDD = 2.3 to 5.5V, IOUT = 0μA, CLOAD = 1000pF |
Figure 5-6 Line Regulation (Δ°C / ΔVDD) vs Ambient Temperature
Figure 5-8 Output vs. Settling Time to Step VDD
| 0.5 × 0.5 inch PCB, Air 25°C to Fluid Bath 150°C |
Figure 5-10 Thermal Response (Air-to-Fluid Bath)
Figure 5-12 PSRR vs Frequency
