ZHCSK84C September 2019 – February 2024 ISO7741E-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
3 說明
ISO7741E-Q1 汽車級器件是 0 級高性能四通道數字隔離器，可提供符合 UL 1577 標準的 5000VRMS隔離等級。該器件具有符合 VDE、CSA、TUV 和 CQC 標準的增強型絕緣等級。此器件的高溫范圍高達 150°C，非常適合環境溫度可能超過 125°C 的應用，例如帶式起動發電機、水泵、冷卻風扇、煙塵傳感器等等。
ISO7741E-Q1 器件能夠以較低的功耗提供高電磁抗擾度和低輻射，同時還能夠隔離 CMOS 或 LVCMOS 數字 I/O。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離。該器件配有使能引腳，可用于在多控制器驅動應用中將各自的輸出置于高阻抗狀態，并降低功耗。 ISO7741E-Q1 器件具有三個正向通道和一個反向通道 。如果輸入電源或信號丟失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參閱器件功能模式 部分。
這些器件與隔離式電源搭配使用，有助于防止數據總線（例如，CAN）或其他電路上的噪聲電流進入本地接地以及干擾或損壞敏感電路。憑借創新型芯片設計和布局技術，ISO7741E-Q1 器件的電磁兼容性得到了顯著增強，可輕松滿足系統級 ESD、EFT、浪涌和輻射方面的合規要求。ISO7741E-Q1 器件采用 16 引腳 SOIC 封裝。
|

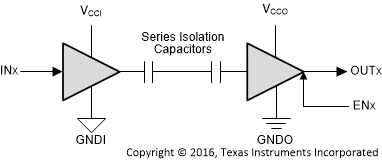

VCCI = 輸入電源，VCCO = 輸出電源 GNDI = 輸入接地，GNDO = 輸出接地 |
