8.2.2 詳細設計過程
不同于需要外部元件來提高性能、提供偏置或限制電流的光耦合器，ISO7741E-Q1 器件僅需兩個外部旁路電容器即可工作。

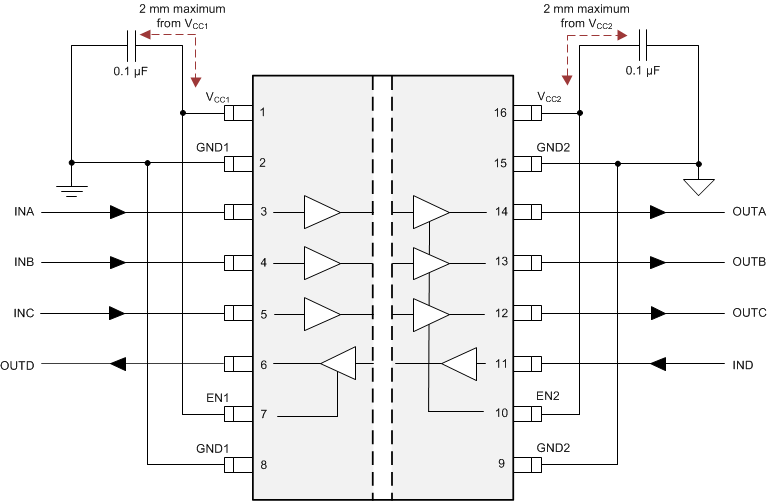

圖 8-2 典型 ISO7741E-Q1 電路組裝DWW 封裝無需兩個串聯隔離器或額外的隔離式電源，即可提供更寬的爬電距離和間隙，從而節省設計成本和布板空間。有關更多詳細信息，請參閱技術文檔如何滿足汽車應用中更高的隔離爬電距離和間隙要求。
