3 說明
ISO773x-Q1 器件是高性能三通道數字隔離器，可提供符合 UL 1577 的 5000VRMS（DW 封裝）和 3000VRMS（DBQ 封裝）隔離額定值。
該系列包含的器件具有符合 VDE、CSA、TUV 和 CQC 標準的增強絕緣等級。

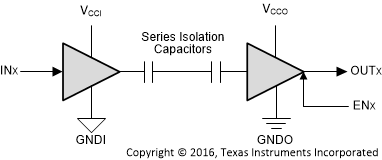

在隔離 CMOS 或 LVCMOS 數字 I/O 時，ISO773x-Q1 系列器件可提供高電磁抗擾度和低輻射，并具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離。該器件配有使能引腳，可用于將各自輸出置于高阻態以適用于多控制器驅動應用中，并降低功耗。
ISO7730-Q1 器件具有三條全部同向的通道，而 ISO7731-Q1 器件具有兩條正向通道和一條反向通道。如果輸入電源或信號丟失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參閱器件功能模式 部分。
該系列器件與隔離式電源結合使用，有助于防止數據總線（例如，CAN 和 LIN）或者其他電路上的噪聲電流進入本地接地以及干擾或損壞敏感電路。憑借創新型芯片設計和布局技術，ISO773x-Q1 器件的電磁兼容性得到了顯著增強，可輕松滿足系統級 ESD、EFT、浪涌和輻射方面的合規性。ISO773x-Q1 系列器件采用 16 引腳寬體 SOIC 和 QSOP 封裝。
