3 說明
ISO7231C-Q1 是三通道數字隔離器，具有多個通道配置和輸出使能功能。這些器件具有由 TI 的二氧化硅 (SiO2) 隔離柵進行隔離的邏輯輸入和輸出緩沖器。當與隔離電源結合使用時，這些器件可阻止高電壓和隔離接地，并可防止數據總線或其他電路上的噪聲電流進入本地接地或對敏感電路造成干擾或損壞。
ISO7231C-Q1 具有兩個單向通道和一個反向通道。這些器件具有高電平有效輸出使能端，當驅動至低電平時，會將輸出置于高阻抗狀態。
ISO7231C-Q1 具有 TTL 輸入閾值，并且在輸入端具有噪聲濾波器，可防止持續時間高達 2ns 的瞬態脈沖傳遞到器件的輸出端。
在每個器件中，電路將跨越隔離層發送定期更新脈沖，以提供適當的直流輸出電平。如果沒有收到此直流更新脈沖，則會假定輸入未通電，或者未主動驅動，失效防護電路會將輸出驅動至邏輯高電平狀態。（請聯系 TI 以獲得低電平有效選項）。
這些器件需要兩個 3.3V 和 5V 電源電壓或二者的任意組合。通過 3.3V 電源供電時，所有輸入均可耐受 5V 電壓，所有輸出均為 4mA CMOS。這些器件可在 -40°C 至 125°C 的環境溫度下運行。
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

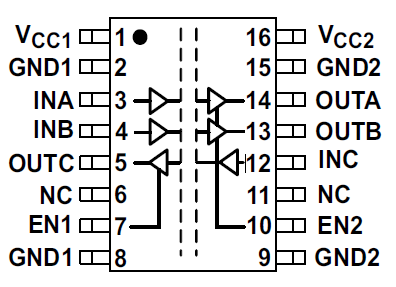

圖 3-1 ISO7231C-Q1
