5 參數測量信息
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50?。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

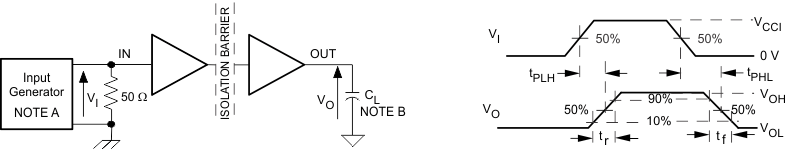

圖 5-1 開關特性測試電路和電壓波形
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50?。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

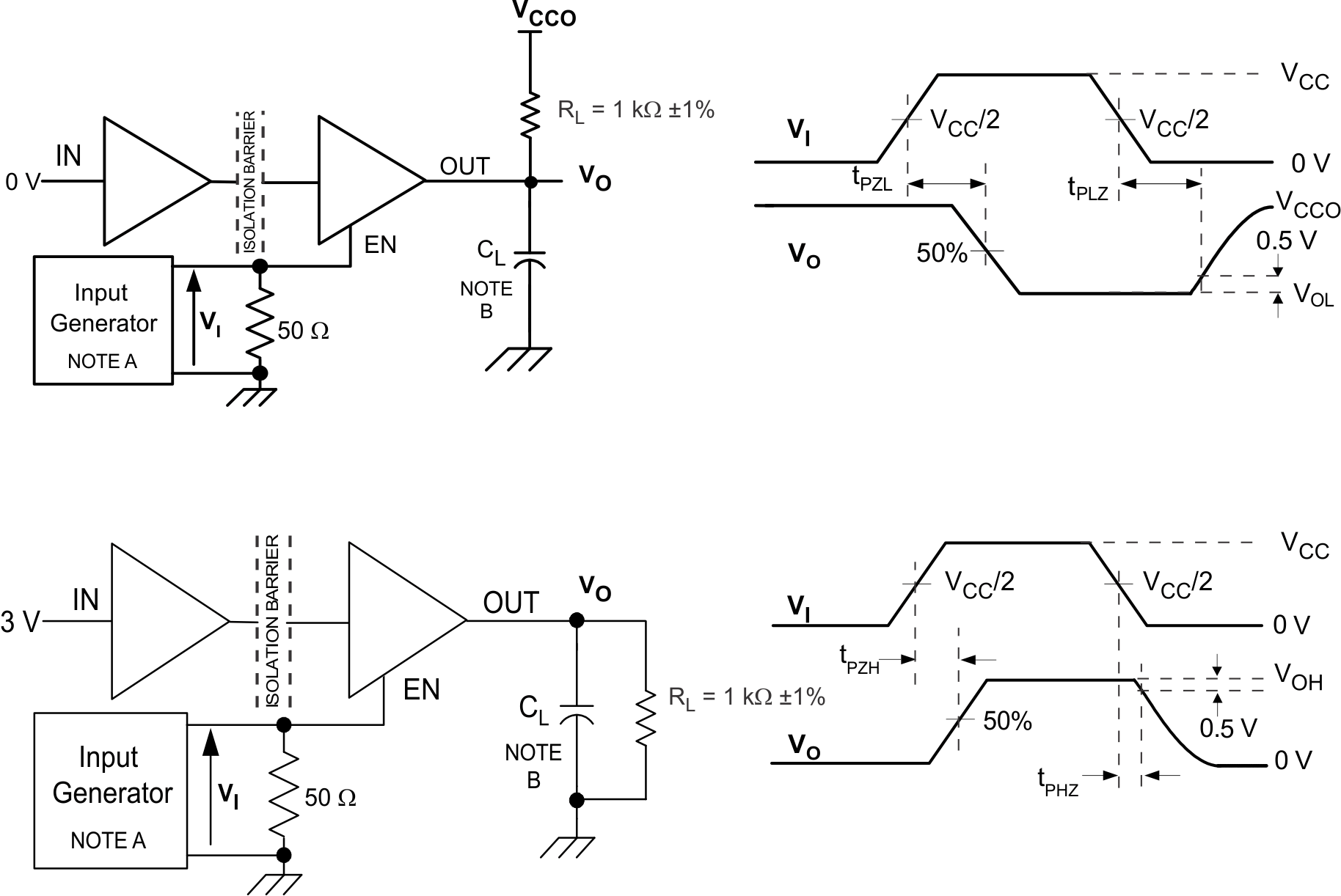

圖 5-2 啟用/禁用傳播延時時間測試電路和波形
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50?。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

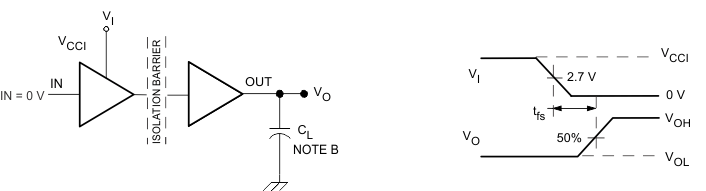

圖 5-3 失效防護延遲時間測試電路和電壓波形
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50?。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

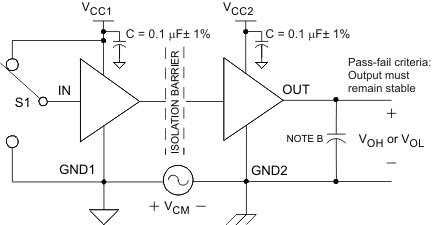

圖 5-4 共模瞬態抗擾度測試電路和電壓波形
PRBS 位圖形運行長度為 216 - 1。轉換時間為 800ps。NRZ 數據輸入不超過五個連續的 1 或 0。

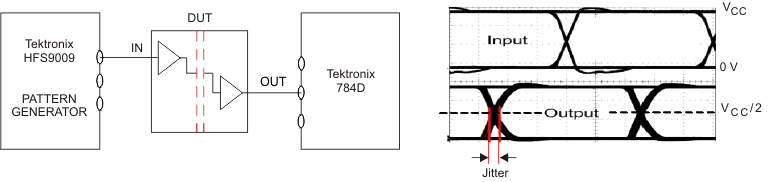

圖 5-5 峰值間眼圖抖動測試電路和電壓波形
