9.2 典型應用

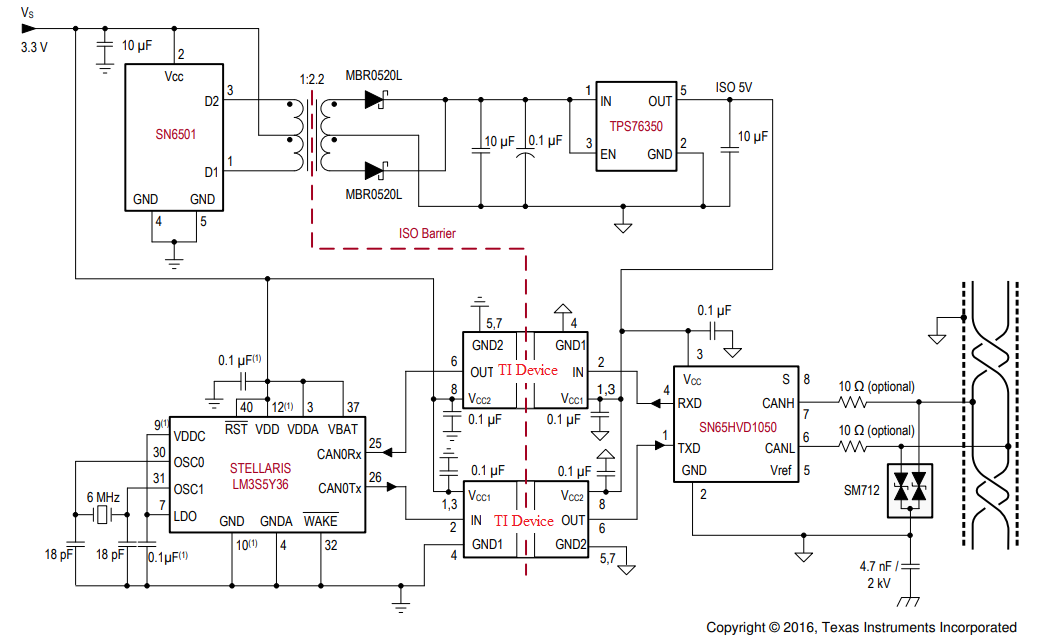

ISO721 器件可與德州儀器 (TI) 的微控制器、CAN 收發器、變壓器驅動器和低壓差穩壓器配合使用，以便創建隔離式 CAN 接口，如 圖 9-1 所示。
A. 為清楚起見，省略了多個引腳和電容器。
圖 9-1 隔離式 CAN 接口
