ZHCSXD2F July 2008 – September 2025 ISO721-Q1 , ISO722-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 建議運行條件
- 6.3 熱性能信息
- 6.4 功率等級
- 6.5 絕緣規格
- 6.6 安全相關認證
- 6.7 安全限值
- 6.8 電氣特性：VCC1 和 VCC2 為 5V 運行
- 6.9 電氣特性：VCC1 和 VCC2 為 3.3V 運行
- 6.10 電氣特性：VCC1 為 3.3V，VCC2 為 5V 運行
- 6.11 電氣特性：VCC1 為 5V，VCC2 為 3.3V 運行
- 6.12 開關特性：VCC1 和 VCC2 為 5V 運行
- 6.13 開關特性：VCC1 和 VCC2 為 3.3V 運行
- 6.14 開關特性：VCC1 為 3.3V，VCC2 為 5V 運行
- 6.15 開關特性：VCC1 為 5V，VCC2 為 3.3V 運行
- 6.16 典型特性
- 6.17 絕緣特性曲線
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10器件和文檔支持
- 11修訂歷史記錄
- 12機械、封裝和可訂購信息
7 參數測量信息

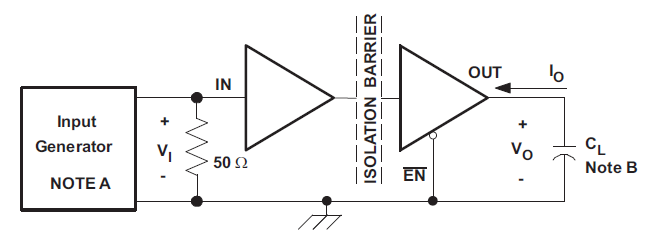

圖 7-1 開關特性測試電路和電壓波形

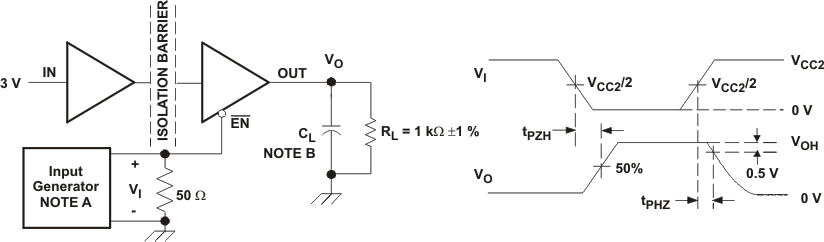

圖 7-2 ISO722-Q1 睡眠模式高電平輸出測試電路和電壓波形

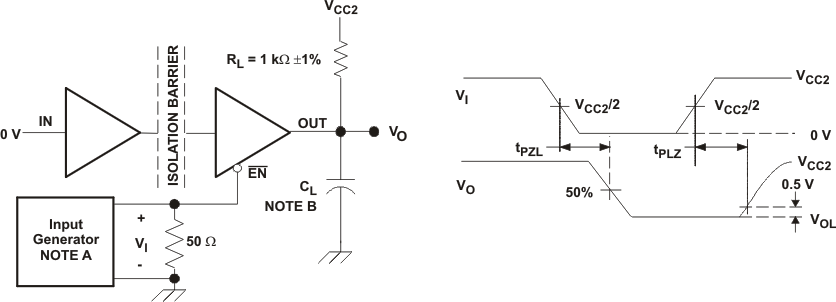

圖 7-3 ISO722-Q1 睡眠模式低電平輸出測試電路和電壓波形注：
A：輸入脈沖由具有以下特性的發生器提供：
PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B：CL = 15 pF ± 20% 并包含儀表和設備電容。
注意：VI 切換時間為 100ns。

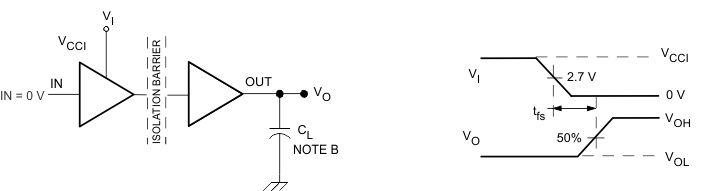

圖 7-4 失效防護延遲時間測試電路和電壓波形
注意：通過/未通過標準是 VO 沒有變化。

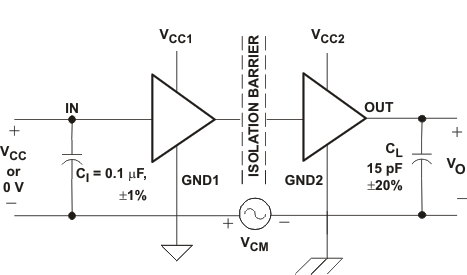

圖 7-5 共模瞬態抗擾度測試電路和電壓波形
注意：位圖形運行長度為 216 - 1。轉換時間為 800ps。NRZ 數據輸入不超過五個連續的 1 或 0。
圖 7-6 峰值間眼圖抖動測試電路和電壓波形
