9.2.2 詳細設計過程

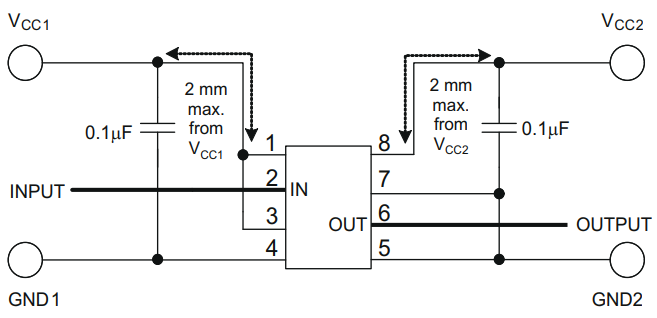

圖 9-2 顯示了 ISO721-Q1 器件的典型電路組裝情況。
圖 9-2 典型 ISO721-Q1 電路組裝ISO72x-Q1 隔離器具有與大多數其他供應商相同的功能引腳排列，如 圖 9-3 所示，并且通常為引腳對引腳直接替代產品。產品間的顯著差異體現在傳輸延遲、信令速率、功耗及瞬態保護等級方面。表 9-1 可用作將其他隔離器替換為 ISO72x-Q1 系列單通道隔離器的指南。

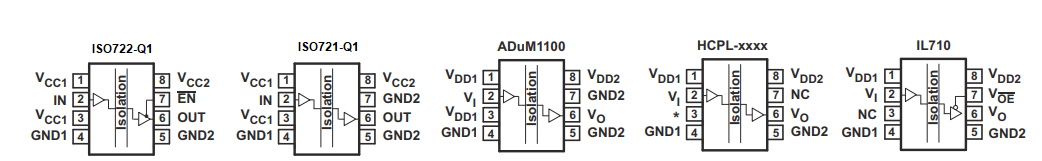

圖 9-3 引腳交叉參考表 9-1 交叉參考
| 隔離器 | 引腳 1 | 引腳 2 | 引腳 3 | 引腳 4 | 引腳 5 | 引腳 6 | 引腳 7 | 引腳 8 | |
|---|---|---|---|---|---|---|---|---|---|
| ISO721-Q1 OR ISO721M-Q1 | ISO722-Q1 OR ISO722M-Q1 | ||||||||
| ISO721(1)(2) | VCC1 | IN | VCC1 | GND1 | GND2 | OUT | GND2 | EN | VCC2 |
| ADuM1100(1)(2) | VDD1 | VI | VDD1 | GND1 | GND2 | VO | GND2 | VDD2 | |
| HCPL-xxxx | VDD1 | VI | *保持開路(3) | GND1 | GND2 | VO | NC(5) | VDD2 | |
| IL710 | VDD1 | VI | NC(4) | GND1 | GND2 | VO | V OE | VDD2 | |
(1) 引腳 1 必須用作 VCC1。只要引腳 1 連接到 VCC1，引腳 3 也可以用作 VCC1 或保持開路。
(2) 引腳 5 必須用作 GND2。只要引腳 5 連接到 GND2，引腳 7 也可以用作 GND2 或保持開路。
(3) HCPL 器件的引腳 3 必須保持開路。在替換 ISO72x-Q1 器件時，這不是問題，因?yàn)橐_ 3 上的額外 VCC1 也會保持開路。
(4) IL710 的引腳 3 不得連接至電路板上的接地端，因?yàn)檫@會將 ISO72x-Q1 VCC1 短接至地。IL710 引腳 3 只能連接到 VCC 或保持開路，以便直接替換為 ISO72x-Q1 器件。
(5) 當 ISO722-Q1 或 ISO722M-Q1 器件用作直接替代產品時，HCPL 器件引腳 7 必須保持懸空（開路）或接地。如果 ISO722-Q1 或 ISO722M-Q1 器件的引腳 7 處于高邏輯狀態，則器件的輸出被禁用。
