ZHCSMC5G December 2019 – February 2023 ISO6740 , ISO6741 , ISO6742
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 引腳配置和功能
-
7 規格
- 7.1 絕對最大額定值
- 7.2 ESD 等級
- 7.3 建議運行條件
- 7.4 熱性能信息
- 7.5 額定功率
- 7.6 絕緣規格
- 7.7 安全相關認證
- 7.8 安全限值
- 7.9 電氣特征 - 5V 電源
- 7.10 電源電流特征 - 5V 電源
- 7.11 電氣特征 - 3.3V 電源
- 7.12 電源電流特征 - 3.3V 電源
- 7.13 電氣特征 - 2.5V 電源?
- 7.14 電源電流特征 - 2.5V 電源
- 7.15 電氣特征 - 1.8V 電源
- 7.16 電源電流特征 - 1.8V 電源
- 7.17 開關特征 - 5V 電源
- 7.18 開關特征 - 3.3V 電源
- 7.19 開關特征 - 2.5V 電源
- 7.20 開關特征 - 1.8V 電源
- 7.21 絕緣特性曲線
- 7.22 典型特性
- 8 參數測量信息
- 9 詳細說明
- 10應用和實現
- 11電源相關建議
- 12布局
- 13器件和文檔支持

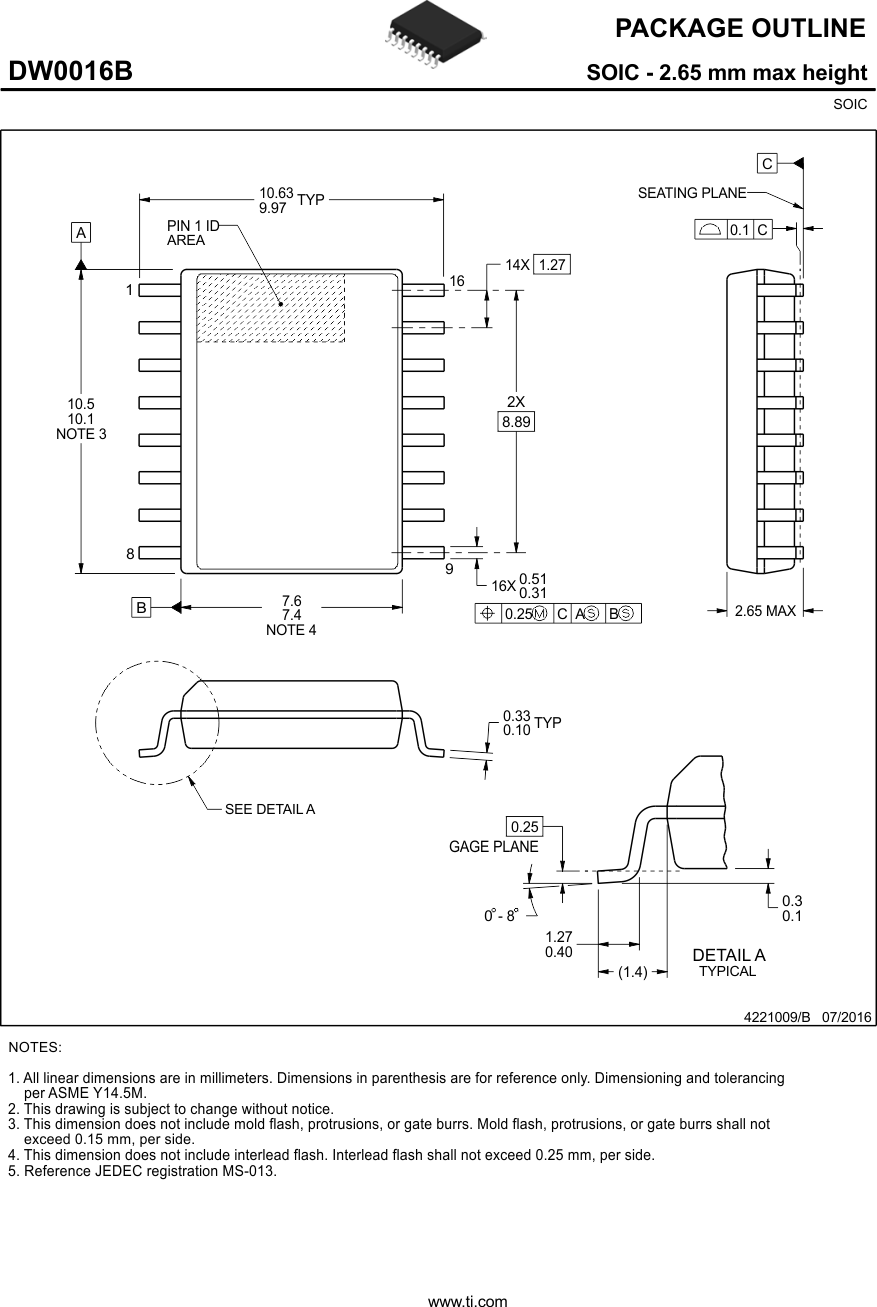

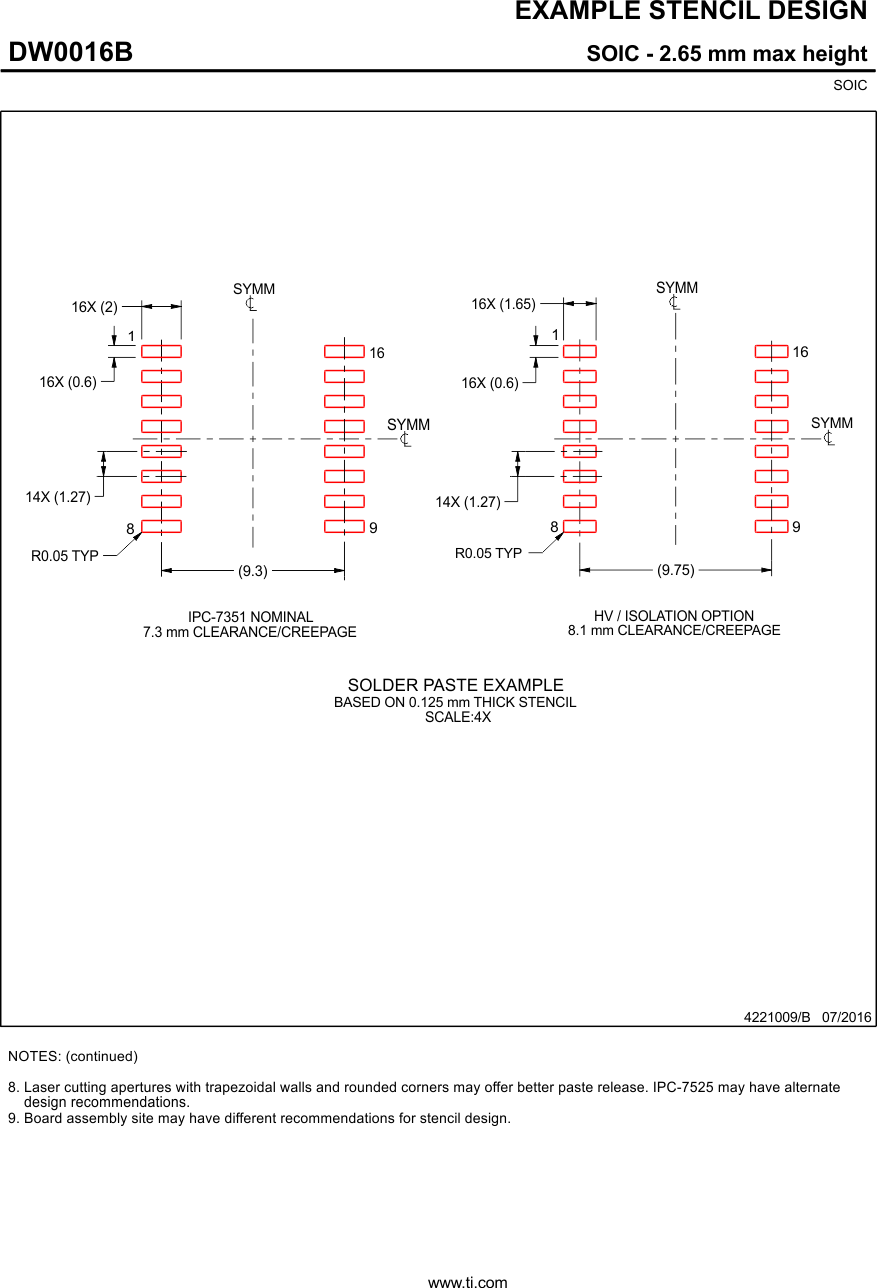

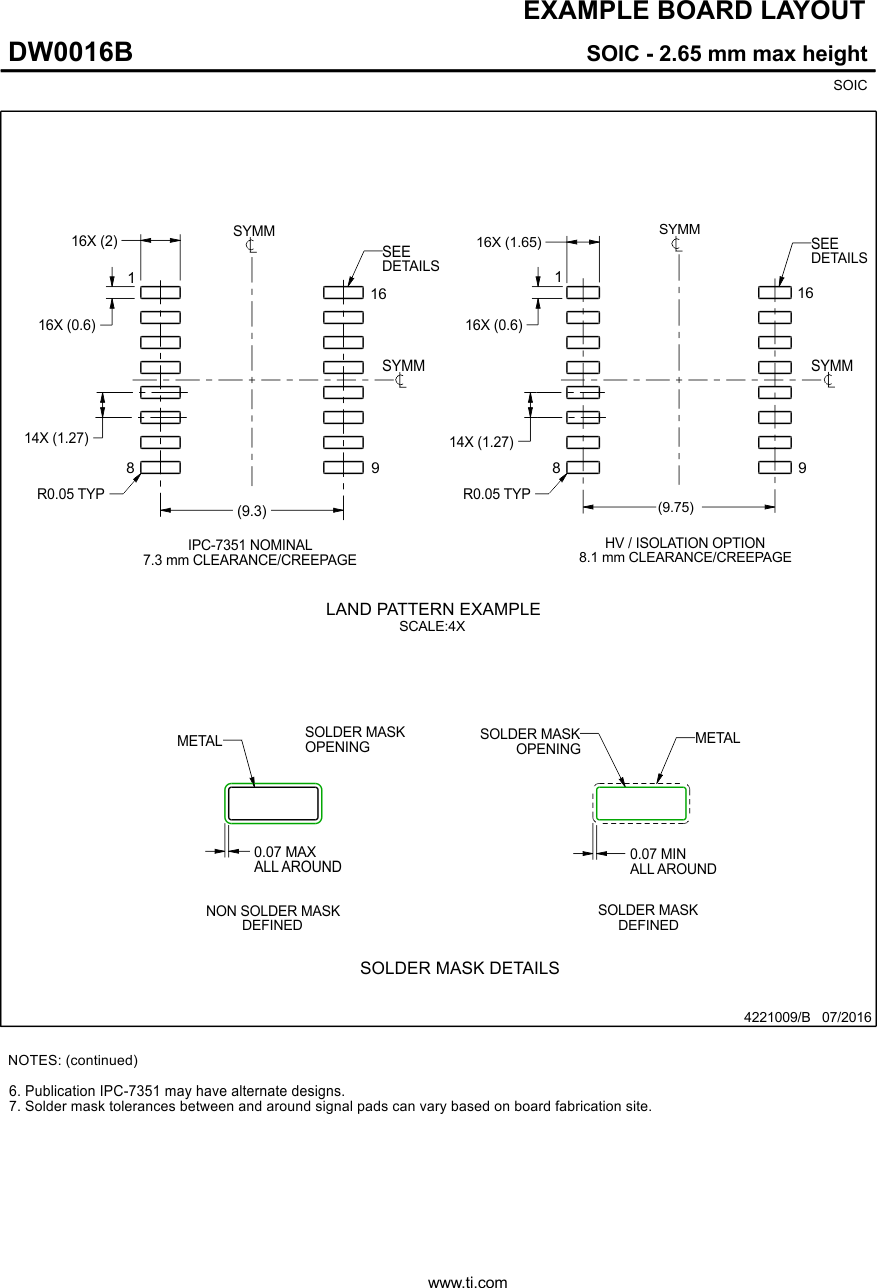

- 14機械、封裝和可訂購信息

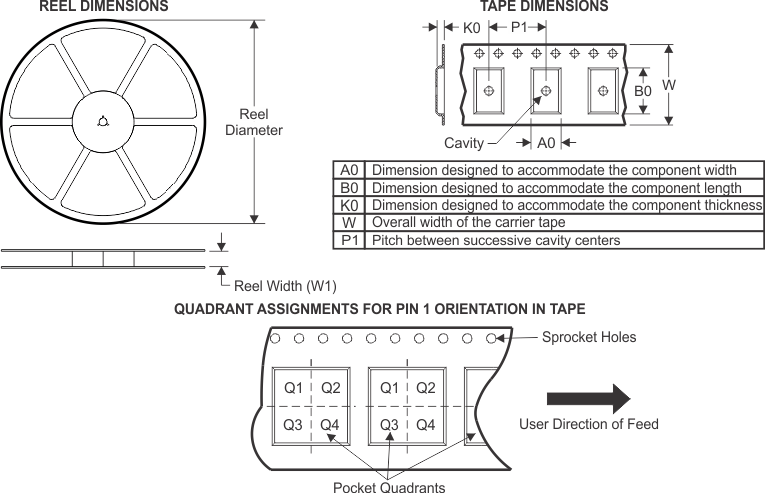

14.2 卷帶封裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISO6740DWR | SOIC | DW | 16 | 2000 | 330.0 | 24.4 | 10.9 | 10.7 | 2.7 | 12.0 | 24.0 | Q1 |
| ISO6740FDWR | SOIC | DW | 16 | 2000 | 330.0 | 24.4 | 10.9 | 10.7 | 2.7 | 12.0 | 24.0 | Q1 |
| ISO6741DWR | SOIC | DW | 16 | 2000 | 330.0 | 24.4 | 10.9 | 10.7 | 2.7 | 12.0 | 24.0 | Q1 |
| ISO6741FDWR | SOIC | DW | 16 | 2000 | 330.0 | 24.4 | 10.9 | 10.7 | 2.7 | 12.0 | 24.0 | Q1 |
| ISO6742DWR | SOIC | DW | 16 | 2000 | 330.0 | 24.4 | 10.9 | 10.7 | 2.7 | 12.0 | 24.0 | Q1 |
| ISO6742FDWR | SOIC | DW | 16 | 2000 | 330.0 | 24.4 | 10.9 | 10.7 | 2.7 | 12.0 | 24.0 | Q1 |

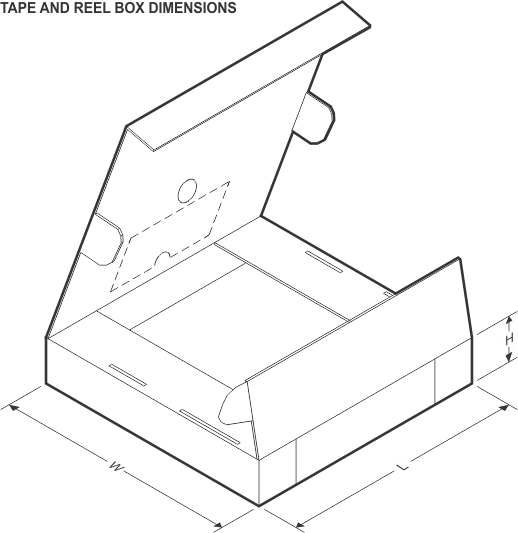

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度（mm） |
|---|---|---|---|---|---|---|---|
| ISO6740DWR | SOIC | DW | 16 | 2000 | 367.0 | 367.0 | 45.0 |
| ISO6740FDWR | SOIC | DW | 16 | 2000 | 367.0 | 367.0 | 45.0 |
| ISO6741DWR | SOIC | DW | 16 | 2000 | 367.0 | 367.0 | 45.0 |
| ISO6741FDWR | SOIC | DW | 16 | 2000 | 367.0 | 367.0 | 45.0 |
| ISO6742DWR | SOIC | DW | 16 | 2000 | 367.0 | 367.0 | 45.0 |
| ISO6742FDWR | SOIC | DW | 16 | 2000 | 367.0 | 367.0 | 45.0 |
