6 引腳配置和功能

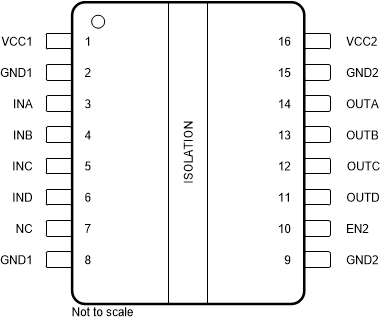

圖 6-1 ISO6740 DW 封裝 16 引腳 SOIC-WB 頂視圖

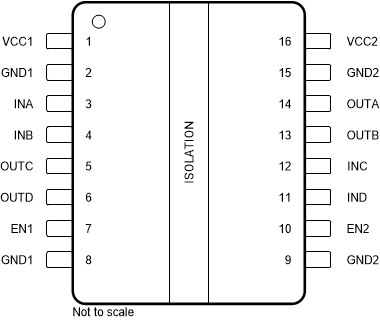

圖 6-2 ISO6741 DW 封裝 16 引腳 SOIC-WB 頂視圖

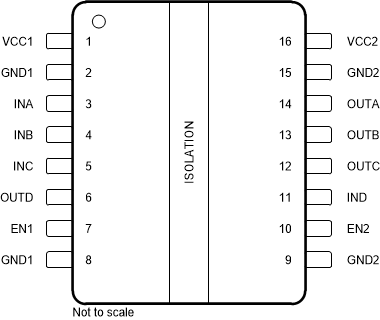

圖 6-3 ISO6742 DW 封裝 16 引腳 SOIC-WB 頂視圖表 6-1 引腳功能
| 引腳 | I/O | 說明 | |||
|---|---|---|---|---|---|
| 名稱 | ISO6740 | ISO6741 | ISO6742 | ||
| EN1 | - | 7 | 7 | I | 輸出使能 1。EN1 為高電平或開路時，啟用側 1 的輸出引腳，EN1 為低電平時，處于高阻抗狀態。 |
| EN2 | 10 | 10 | 10 | I | 輸出使能 2。EN2 為高電平或開路時，啟用側 2 的輸出引腳，EN2 為低電平時，處于高阻抗狀態。 |
| GND1 | 2、8 | 2,8 | 2,8 | — | VCC1 的接地連接 |
| GND2 | 9、15 | 9,15 | 9,15 | — | VCC2 的接地連接 |
| INA | 3 | 3 | 3 | I | 輸入，通道 A |
| INB | 4 | 4 | 4 | I | 輸入，通道 B |
| INC | 5 | 5 | 12 | I | 輸入，通道 C |
| IND | 6 | 11 | 11 | I | 輸入，通道 D |
| NC | 7 | - | - | 未連接 | |
| OUTA | 14 | 14 | 14 | O | 輸出，通道 A |
| OUTB | 13 | 13 | 13 | O | 輸出，通道 B |
| OUTC | 12 | 12 | 5 | O | 輸出，通道 C |
| OUTD | 11 | 6 | 6 | O | 輸出，通道 D |
| VCC1 | 1 | 1 | 1 | — | 電源，側 1 |
| VCC2 | 16 | 16 | 16 | — | 電源，側 2 |
