8 參數測量信息
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。輸入端需要 50Ω 電阻器來端接輸入發生器信號。實際應用中則不需要。
B. CL = 15 pF 并包含 ±20% 范圍內的儀表和設備電容。

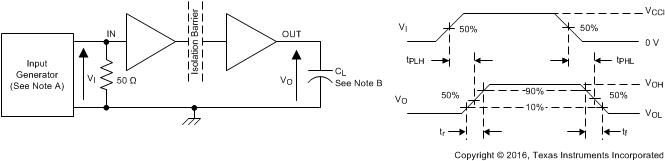

圖 8-1 開關特性測試電路和電壓波形
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 10kHz，50% 占空比，
tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15 pF 并包含 ±20% 范圍內的儀表和設備電容。

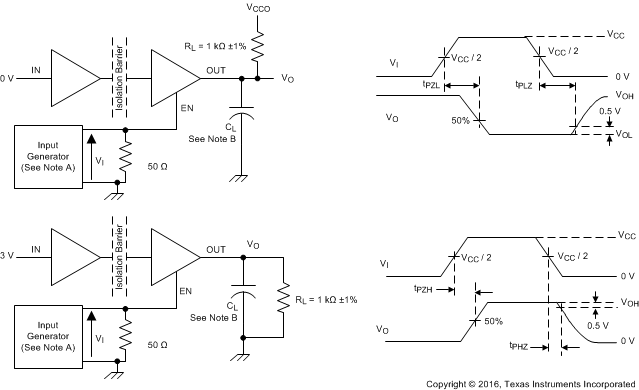

圖 8-2 啟用/禁用傳播延時時間測試電路和波形
A. CL = 15 pF 并包含 ±20% 范圍內的儀表和設備電容。
B. 電源電壓斜升速率 = 10mV/ns
圖 8-3 默認輸出延時時間測試電路和電壓波形
A. CL = 15 pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 8-4 共模瞬態抗擾度測試電路
