3 說明
ISO674x-Q1 器件是高性能四通道數字隔離器，可提供符合 UL 1577 的高達 5000VRMS 隔離額定值，專為具有此類需求的成本敏感型應用而設計。這些器件還通過了 VDE、TUV、CSA 和 CQC 認證。
在隔離 CMOS 或者 LVCMOS 數字 I/O 的同時，ISO674x-Q1 器件可提供高電磁抗擾度和低輻射，同時具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由 TI 的雙電容二氧化硅 (SiO2) 絕緣柵相隔離。這些器件配有使能引腳，可用于在多控制器驅動應用中將各自的輸出置于高阻抗狀態。ISO6740-Q1 器件具有四條全部同向的通道，ISO6741-Q1 器件具有三條正向通道和一條反向通道，而 ISO6742-Q1 器件具有兩條正向通道和兩條反向通道。如果輸入功率或信號出現損失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。另請參閱器件功能模式部分。
ISO674x-Q1 器件與隔離式電源結合使用，有助于防止 CAN 和 LIN 等數據總線的噪聲電流損壞敏感電路。憑借出色的芯片設計和布線技術，ISO674x-Q1 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。ISO674x-Q1 系列器件采用 16 引腳 SOIC 寬體 (DW) 封裝，是對前幾代器件的引腳到引腳的升級。
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） | 封裝尺寸(2) |
|---|---|---|---|
| ISO6740-Q1、ISO6740F-Q1 ISO6741-Q1、ISO6741F-Q1 ISO6742-Q1、ISO6742F-Q1 |
DW（SOIC，16） | 10.30mm × 7.50mm | 10.30mm × 10.30mm |
| ISO6742-Q1、ISO6742F-Q1 | DWW（超寬 SOIC，16）(3) | 10.30mm × 14.0mm | 10.30mm × 17.25mm |

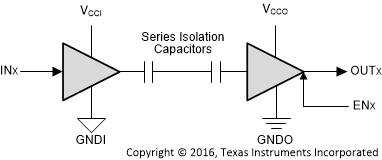

| VCCI = 輸入電源，VCCO = 輸出電源 GNDI = 輸入地，GNDO = 輸出接 |
