ZHCSLF7F December 2019 – June 2024 ISO6740-Q1 , ISO6741-Q1 , ISO6742-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 功率等級
- 5.6 絕緣規格
- 5.7 安全相關認證
- 5.8 安全限值
- 5.9 電氣特性 - 5V 電源
- 5.10 電源電流特性 - 5V 電源
- 5.11 電氣特性 - 3.3V 電源
- 5.12 電源電流特性 - 3.3V 電源
- 5.13 電氣特性 - 2.5V 電源?
- 5.14 電源電流特性 - 2.5V 電源
- 5.15 電氣特征 - 1.8V 電源
- 5.16 電源電流特征 - 1.8V 電源
- 5.17 開關特性 - 5V 電源
- 5.18 開關特性 - 3.3V 電源
- 5.19 開關特性 - 2.5V 電源
- 5.20 開關特征 - 1.8V 電源
- 5.21 絕緣特性曲線
- 5.22 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實現
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
6 參數測量信息
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。輸入端需要 50Ω 電阻器來端接輸入發生器信號。實際應用中并不需要 50Ω。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

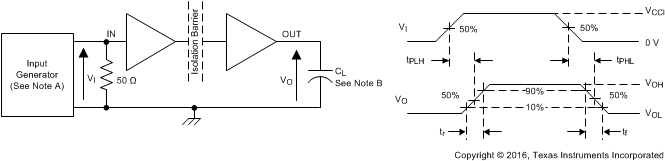

圖 6-1 開關特性測試電路和電壓波形
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 10kHz，50% 占空比，
tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

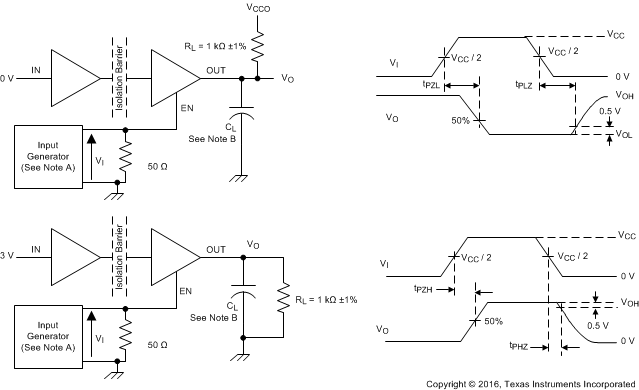

圖 6-2 啟用/禁用傳播延時時間測試電路和波形
A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
B. 電源電壓斜升速率 = 10mV/ns

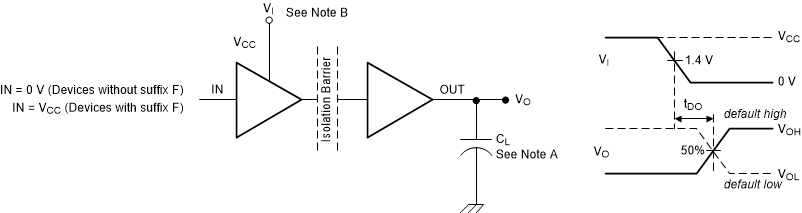

圖 6-3 默認輸出延時時間測試電路和電壓波形
A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。

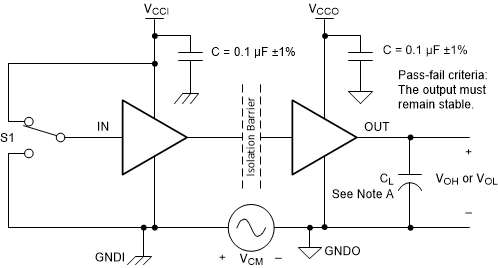

圖 6-4 共模瞬態抗擾度測試電路
