8.3 絕緣壽命
絕緣壽命預測數據是使用業界通用的時間依賴性電介質擊穿 (TDDB) 測試方法收集的。在該測試中，隔離柵兩側的所有引腳都連在一起，構成了一個雙端子器件并在兩側之間施加高電壓；對于 TDDB 測試設置，請參閱圖 8-2。絕緣擊穿數據是在開關頻率為 60 Hz 以及各種高電壓條件下在整個溫度范圍內收集的。
圖 8-3 展示了隔離柵在其完整壽命期間承受高壓應力的固有能力。根據 TDDB 數據，絕緣固有能力為 450VRMS 且 ISO652x（采用 REU-8 和 8-D 封裝）的壽命長于 100 年。其他因素，比如封裝尺寸、污染等級、材料組等，可能會進一步限制元件的工作電壓。在較低的工作電壓下，相應的絕緣壽命將遠遠超過 100 年。

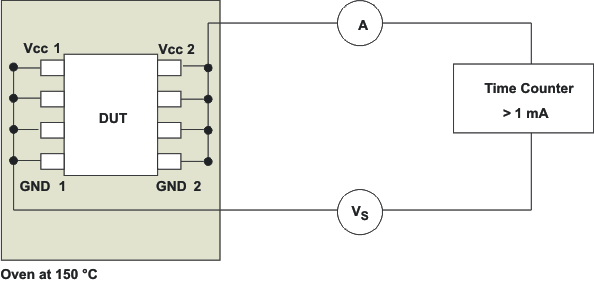

圖 8-2 絕緣壽命測量的測試設置

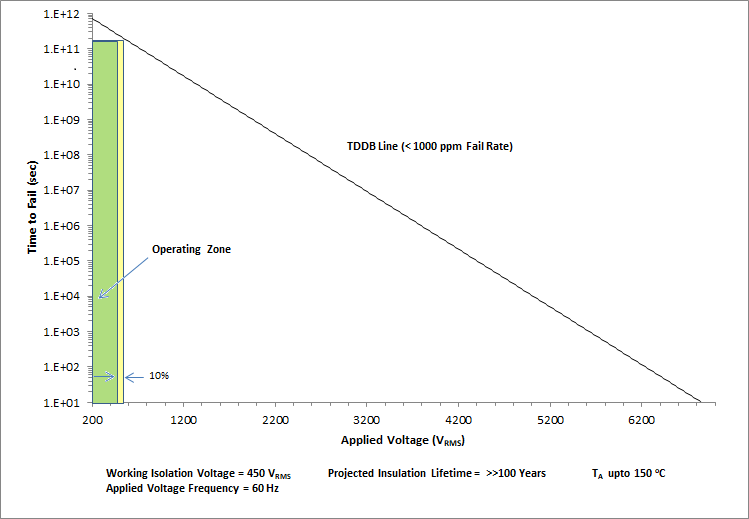

圖 8-3 絕緣壽命預測數據
