6 引腳配置和功能

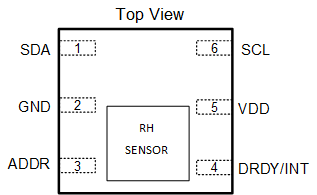

圖 6-1 DMB 封裝6 引腳 PWSON頂視圖表 6-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| SDA | 1 | I/O | I2C 的串行數據線，開漏；需要將上拉電阻連接到 VDD |
| GND | 2 | G | 接地 |
| ADDR | 3 | I | 地址選擇引腳 – 保持未連接狀態或硬接線到 VDD 或 GND。 未連接的從器件地址：1000000 GND：從器件地址：1000000 VDD：從器件地址：1000001 |
| DRDY/INT | 4 | O | 數據就緒/中斷。推挽式輸出 |
| VDD | 5 | P | 正電源電壓 |
| SCL | 6 | I | I2C 的串行時鐘線，開漏；需要將上拉電阻連接到 VDD |
