8.3.4.1 DRDY
當 DRDY_ENABLE 啟用并且濕度和/或溫度轉換完成時，DRDY_STATUS 位設置為 1。要啟用 HDC2080 的 DRDY/INT 引腳，DRDY/INT_EN 位 (0x0E bit[2]) 必須設置為 1，并且 INT_MOD 位應設置為 0。如果未配置這些位，則引腳將處于高阻抗狀態。該寄存器的 INT_POL 位定義了 DRDY/INT 引腳的中斷極性。圖 8-1 和圖 8-2 顯示了兩種中斷極性情況下 DRDY/INT 引腳的輸出行為：INT_POL= 0 和 INT_POL= 1。

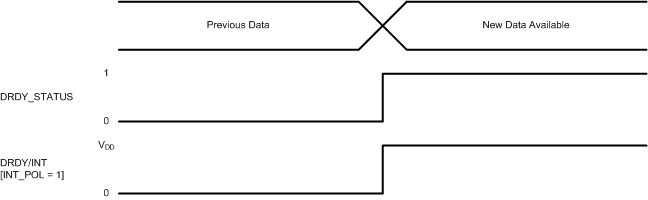

圖 8-1 數據就緒中斷 - 有效高電平（INT_POL = 1）

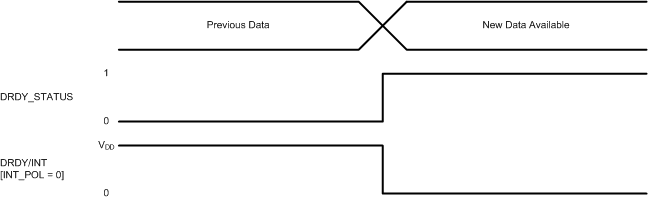

圖 8-2 數據就緒中斷 - 有效低電平（INT_POL = 0）
