8.3.5.1 溫度高
當設置了 TH_ENABLE 且溫度高于溫度閾值高寄存器中存儲的已編程閾值水平時，TH_STATUS 位設置為 1。TH_STATUS 位和 DRDY/INT 引腳的極性和中斷模式可以通過寄存器 0x0E 的 INT_POL 和 INT_MODE 位進行配置。
INT_MODE 位將閾值設置為比較器模式或電平敏感警報。
當 INT_MODE 設置為 1 時，TH_STATUS 位基于當前的溫度轉換。DRDY/INT 引腳的極性由 INT_POL 設置。
當 INT_MODE 設置為 0 時，TH_STATUS 位保持設置為 1，直到其被讀取。DRDY/INT 引腳的極性由 INT_POL 設置

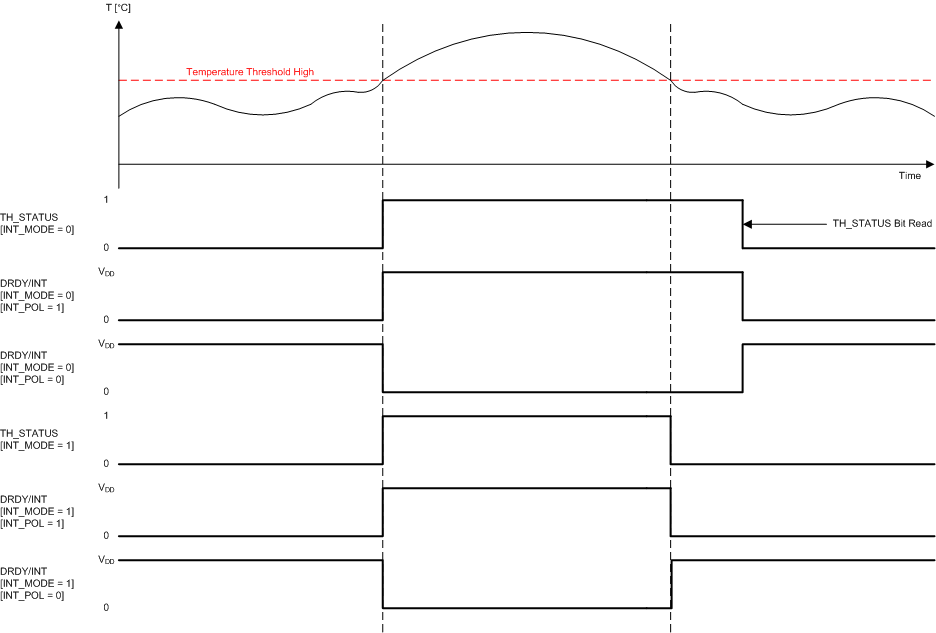

圖 8-3 閾值中斷 - 溫度高
