ZHCSGK5B July 2017 – August 2024 ESD401
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
- 11Mechanical Data
封裝選項
機械數據 (封裝 | 引腳)
- DPY|2
散熱焊盤機械數據 (封裝 | 引腳)
- DPY|2
訂購信息
3 說明
ESD401 是一款雙向 TVS ESD 保護二極管，具有低 RDYN 和低鉗位電壓。ESD401 的額定 ESD 沖擊消散值超出了 IEC 61000-4-2 國際標準（4 級）規定的最高水平。低動態電阻 (0.7Ω) 可確保系統級抗瞬變事件保護。該器件具有一個 0.77pF IO 電容，非常適合用于保護 USB 2.0 等接口。該器件可在高達 ±5.5V 的電壓運行，具有超低漏電流，并能承受高達 8.3V 的直流故障。
ESD401 采用業界通用的 0402 (DPY) 封裝。
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

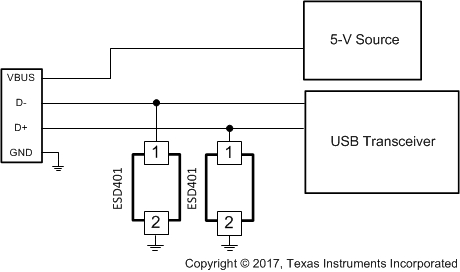

USB 2.0 典型應用原理圖
