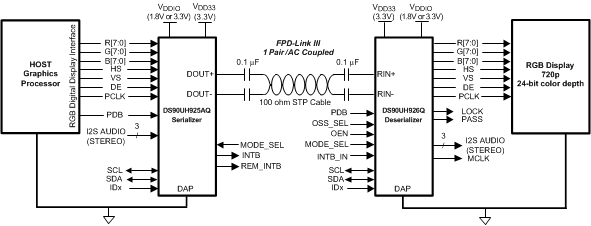

- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 Handling Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 DC Electrical Characteristics
- 7.6 AC Electrical Characteristics
- 7.7 Recommended Timing for the Serial Control Bus
- 7.8 DC and AC Serial Control Bus Characteristics
- 7.9 AC Timing Diagrams and Test Circuits
- 7.10 Switching Characteristics

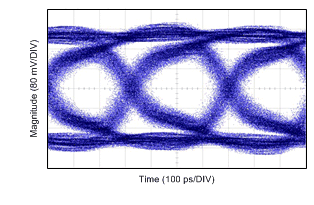

- 7.11 Typical Characteristics
-
8 Detailed Description
- 8.1
Overview
- 8.1.1 Functional Block Diagram
- 8.1.2
Feature Description
- 8.1.2.1 High Speed Forward Channel Data Transfer
- 8.1.2.2 Low Speed Back Channel Data Transfer
- 8.1.2.3 Common Mode Filter Pin (CMF)
- 8.1.2.4 Video Control Signal Filter
- 8.1.2.5 Backward Compatible Mode
- 8.1.2.6 EMI Reduction Features
- 8.1.2.7 LVCMOS VDDIO Option
- 8.1.2.8 Power Down (PDB)
- 8.1.2.9 Remote Auto Power Down Mode
- 8.1.2.10 Input PCLK Loss Detect
- 8.1.2.11 Serial Link Fault Detect
- 8.1.2.12 Pixel Clock Edge Select (RFB)
- 8.1.2.13 Low Frequency Optimization (LFMODE)
- 8.1.2.14 Interrupt Pins - Funtional Description and Usage (INTB, REM_INTB)
- 8.1.2.15 GPIO[3:0] and GPO_REG[7:4]
- 8.1.2.16 I2S Transmitting
- 8.1.3 Built In Self Test (BIST)
- 8.1.4 Internal Pattern Generation
- 8.1.5 Change Summary from DS90UH925Q
- 8.2 Device Functional Modes
- 8.3 Programming
- 8.1
Overview
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RHS|48
散熱焊盤機械數據 (封裝 | 引腳)
- RHS|48
訂購信息
1 特性
- 支持片上密鑰存儲的集成型 HDCP 密碼引擎
- 具有 I2C 兼容串行控制總線的雙向控制接口通道接口
- 支持高清 (720p) 數字視頻格式
- 支持 RGB888 + VS，HS，DE 和 I2S 音頻
- 支持 5 至 85MHz 并行時鐘 (PCLK)
- 具有 1.8V 或 3.3V 兼容 LVCMOS I/O 接口的單個 3.3V 電源運行
- 長達 10 米的交流耦合生成樹協議 (STP) 互連
- 并行 LVCMOS 視頻輸出
- 具有嵌入式時鐘的直流均衡 & 擾頻數據
- 支持 HDCP 中繼器應用
- 針對遠程中斷的專用中斷引腳
- 內部模式生成
- 低功率模式最大限度地減少了功率耗散
- 汽車應用級產品：符合 AEC-Q100 2 級要求
- >8kV 人體模型 (HBM) 和 ISO 10605 靜電放電 (ESD) 等級
- 向后兼容模式
2 應用范圍
- 汽車用觸摸顯示屏
- 汽車導航顯示屏
- 后座娛樂系統
3 說明
DS90UH925AQ 串化器，連同 DS90UH926Q 解串器一起，在汽車娛樂系統內為內容受保護數字視頻的安全分發提供了一款解決方案。 這個芯片組將一個并行 RGB 視頻接口轉換為一個單對高速串行化接口。 數字視頻數據采用業界標準的 HDCP 復制保護方案加以保護。 串行總線方案，F(xiàn)PD-Link III，支持通過單個差分鏈路實現視頻和音頻數據傳輸以及包括 I2C 通信在內的全雙工控制。 通過單個差分對實現視頻數據和控制的整合可減少互連線尺寸和重量，同時還消除了偏差問題并簡化了系統設計。
DS90UH925AQ 串化器嵌入時鐘，內容保護數據有效載荷，并將信號電平位移至高速低壓差分信令。 高達 24 位的 RGB 數據位連同 3 個視頻控制信號和多達 2 個 I2S 數據輸入被一起串化。
低壓差分信令的使用、數據換序和隨機生成以及展頻定時兼容性最大限度地減少了電磁干擾 (EMI)。
串化器和解串器上都執行 HDCP 密碼引擎。 HDCP 密鑰被存儲在片上存儲器中。
來自下游 DS90UH926Q 解串器的遠程中斷被映射至一個本地輸出引腳。
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
