6.4.1 時鐘模式
DS90UB953A-Q1 支持多種時鐘方案，可通過 MODE 引腳進行選擇。在 DS90UB953A-Q1 中，正向通道的工作帶寬高于所傳輸視頻數據所要求的帶寬，正向通道數據速率由基準時鐘設定。時鐘模式決定了器件用作基準時鐘的器件，常見的配置是無需本機基準振蕩器的同步模式。有關更多信息，請參閱表 6-8。
DS90UB953A-Q1 的默認模式由上電期間在 MODE 引腳上施加偏置來設置。有關設置運行模式的更多信息，請參閱節 6.4.2。
表 6-8 時鐘模式
| 模式 | 分頻值 | 基準源 | 基準頻率 (f) (MHz) | FC 數據速率 | CSI 帶寬 ≤ | CLK_OUT (3) |
|---|---|---|---|---|---|---|
| 同步 | 不適用 | 反向通道(1) | 23 - 26 | f × 160 | f × 128 | f × 160 / HS_CLK_DIV × (M/N) |
| 同步（半速率） | 不適用 | 反向通道(1) | 11.5 - 13 | f × 160 | f × 128 | f × 160 / HS_CLK_DIV × (M/N) |
| 非同步外部時鐘 | CLKIN_DIV = b000 | 外部時鐘(2) | 25 - 52 | f × 80 | f × 64 | f × 80 / HS_CLK_DIV × (M/N) |
| CLKIN_DIV = b001 | 外部時鐘(2) | 50 - 104 | f × 40 | f × 32 | f × 40 / HS_CLK_DIV × (M/N) | |
| 非同步內部時鐘 | OSCCLK_SEL = 1 | 內部時鐘 | 48.4 - 51 | f × 80 | f × 64 | 不適用 |
| 非同步內部時鐘（半速率） | OSCCLK_SEL = 0 | 內部時鐘 | 24.2 - 25.5 | f × 80 | f × 64 | 不適用 |
| DVP 外部時鐘 解串器模式：RAW10 |
不適用 | 外部時鐘 | 25 - 66.5 | f × 28 | f × 20 | f × 28 / HS_CLK_DIV × (M/N) |
| DVP 外部時鐘 解串器模式：RAW12 HF |
不適用 | 外部時鐘 | 25 - 70 | f × 28 | f × 18 | f × 28 / HS_CLK_DIV × (M/N) |
(1) 反向通道從 FPD-Link III 雙向控制通道恢復。不需要本地基準時鐘源。有關反向通道頻率設置，請參閱解串器數據表。
(2) 需要本地基準時鐘源。為 DS90UB953A-Q1 的 CLKIN 引腳提供時鐘源。
(3) HS_CLK_DIV 通常必須設置為 16、8 或 4（默認值）。

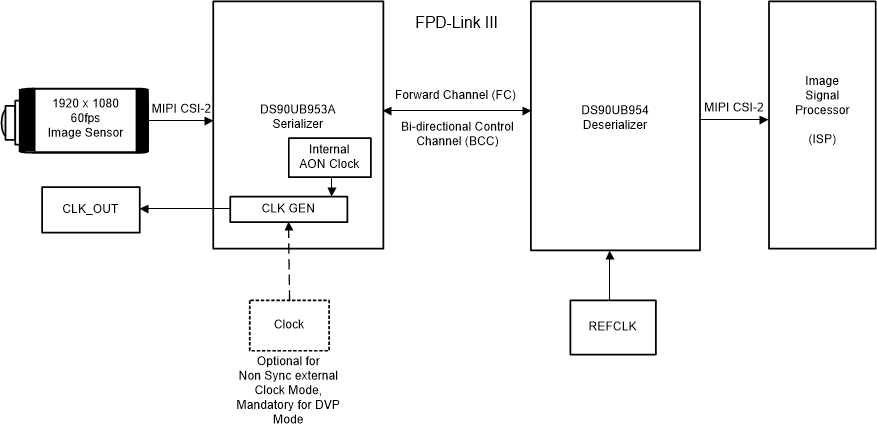

圖 6-6 時鐘系統圖
