ZHCSJB5B September 2019 – December 2019 DRV8904-Q1 , DRV8906-Q1 , DRV8908-Q1 , DRV8910-Q1 , DRV8912-Q1
UNLESS OTHERWISE NOTED, this document contains PRODUCTION DATA.

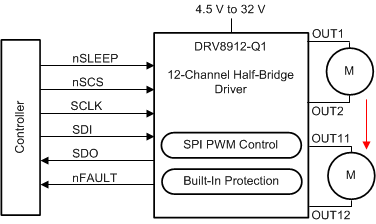

DRV89xx-Q1 是引腳對引腳兼容的集成多通道半橋驅動器系列,具有 4 至 12 個半橋。該器件系列 具有 低導通狀態電阻 (RDS(ON)),可在高電流運行期間提高熱性能。
這些器件能夠以獨立、順序或并行模式驅動刷式直流 (BDC) 電機或步進電機。半橋是完全可控的,以實現電機的正轉、反轉、滑行和制動操作。
這些器件具有帶菊花鏈功能的標準 16 位 5MHz 串行外設接口 (SPI),可進行完整的配置和詳細的診斷。根據器件的不同,集成了四個或八個可編程 PWM 發生器,以便在電機運行或 LED 調光控制期間限制電流。
該器件包含許多保護和診斷 功能, 其中包括用于在發生故障時向系統發出警報的 nFAULT 引腳。此器件 具有 用于在標稱負載電流較小時檢測開路負載情況的低電流開路負載檢測 (OLD) 模式和用于離線 OLD 的無源 OLD 模式。該器件還針對短路、欠壓和過熱情況實現了全面保護。
在 ti.com 上查看我們完整的刷式電機驅動器產品系列。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| DRV8912-Q1 | HTSSOP (24) | 7.80mm × 4.40mm |
| DRV8910-Q1 | ||
| DRV8908-Q1 | ||
| DRV8906-Q1 | ||
| DRV8904-Q1 |
