ZHCSJB5B September 2019 – December 2019 DRV8904-Q1 , DRV8906-Q1 , DRV8908-Q1 , DRV8910-Q1 , DRV8912-Q1
UNLESS OTHERWISE NOTED, this document contains PRODUCTION DATA.

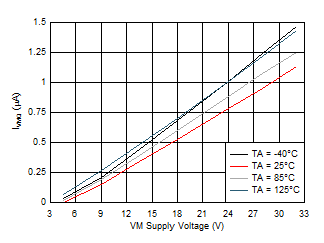

Figure 2. VM Sleep Mode Current (IVMQ) vs Supply Voltage (VVM)

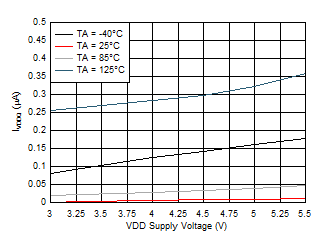

Figure 4. VDD Sleep Mode Current (IVDDQ) vs Supply Voltage (VVDD)

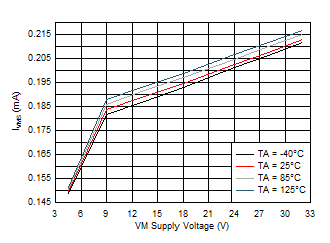

Figure 6. VM Standby Mode Current (IVMS) vs Supply Voltage (VVM)

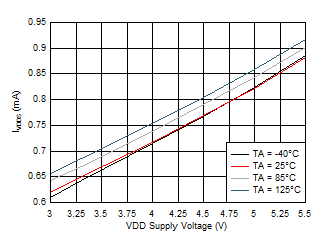

Figure 8. VDD Standby Mode Current (IVDDS) vs Supply Voltage (VVDD)

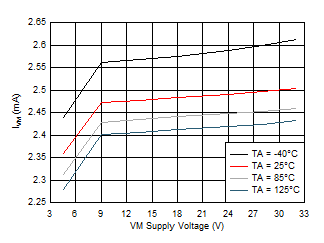

Figure 10. VM Operating Mode Current (IVM) vs Supply Voltage (VVM)

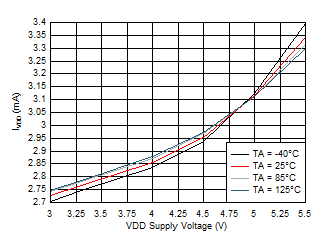

Figure 12. VDD Operating Mode Current (IVDD) vs Supply Voltage (VVDD)

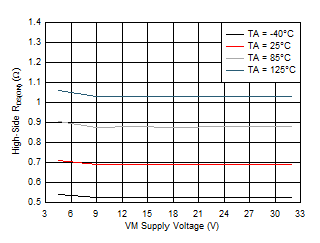

Figure 14. Figure 7. High Side On-State Resistance (RDS(ON)) vs Supply Voltage (VVM)

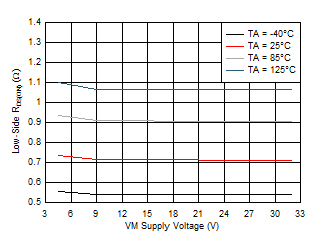

Figure 16. Low-Side On-State Resistance (RDS(ON)) vs Supply Voltage (VVM)

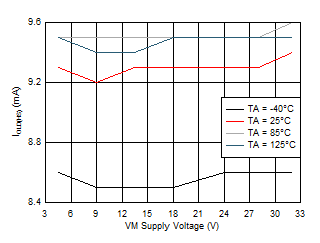

Figure 18. High-Side Open-Load Detection Current (IOLD) vs Supply Voltage (VVM)

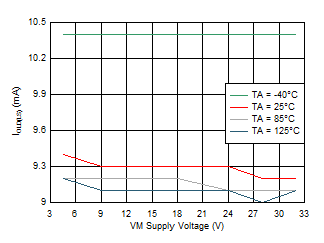

Figure 20. Low-Side Open-Load Detection Current (IOLD) vs Supply Voltage (VVM)

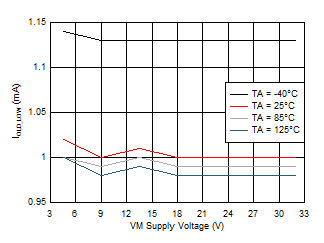

Figure 22. Low open-load detection current (IOLD_LOW) vs supply voltage (VVM)

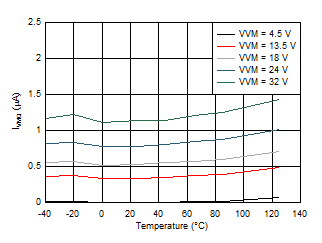

Figure 3. VM Sleep Mode Current (IVMQ) vs Ambient Temperature (TA)

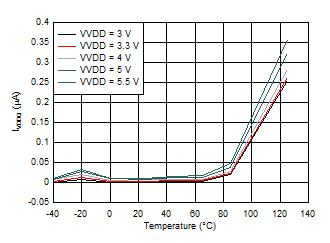

Figure 5. VDD Sleep Mode Current (IVDDQ) vs Ambient Temperature (TA)

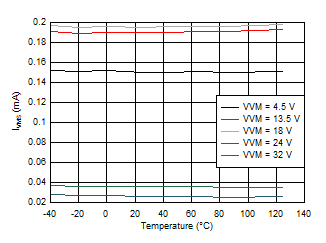

Figure 7. VM Standby Mode Current (IVMS) vs Ambient Temperature (TA)

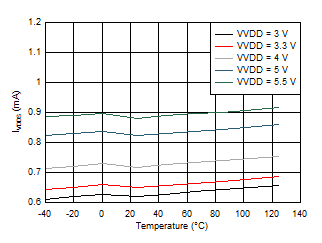

Figure 9. VDD Standby Mode Current (IVDDS) vs Ambient Temperature (TA)

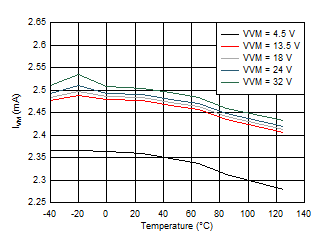

Figure 11. VM Operating Mode Current (IVM) vs Ambient Temperature (TA)

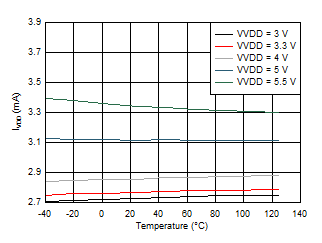

Figure 13. VDD Operating Mode Current (IVDD) vs Ambient Temperature (TA)

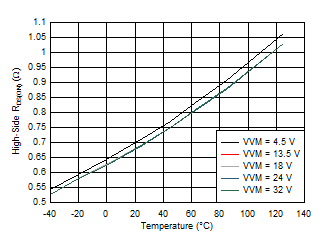

Figure 15. High Side On-State Resistance (RDS(ON)) vs Ambient Temperature (TA)

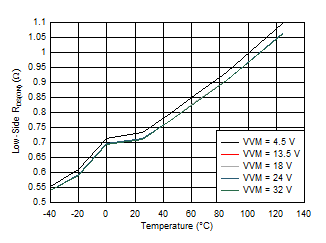

Figure 17. Low-Side On-State Resistance (RDS(ON)) vs Ambient Temperature (TA)

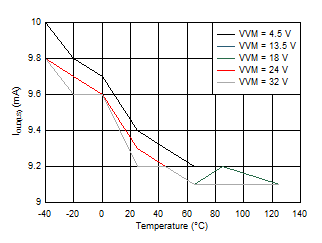

Figure 19. High-Side Open-load Detection Current (IOLD) vs Ambient Temperature (TA)
Figure 21. Low-Side Open-load Detection Current (IOLD) vs Ambient Temperature (TA)

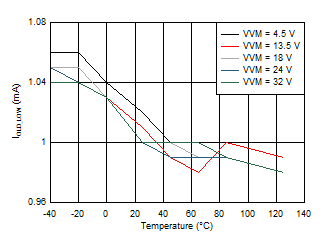

Figure 23. Low open-load detection current (IOLD_LOW) vs ambient temperature (TA)
