ZHCSMN7B May 2020 – May 2022 DRV8424E , DRV8425E
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
6.6 典型特性

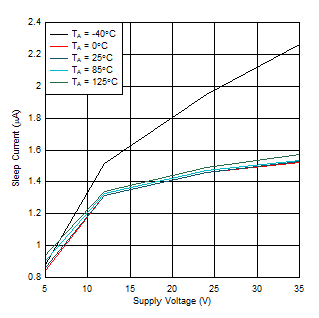

圖 6-1 睡眠電流與電源電壓間的關系

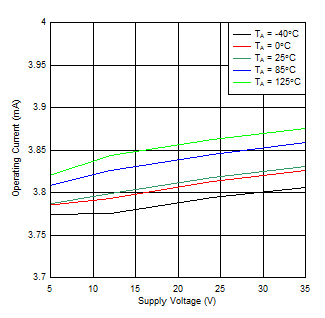

圖 6-3 工作電流與電源電壓間的關系

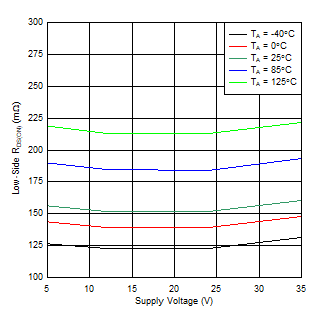

圖 6-5 低側 RDS(ON) 與電源電壓間的關系

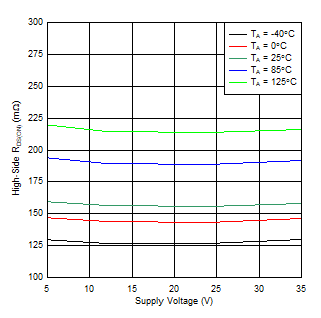

圖 6-7 高側 RDS(ON) 與電源電壓間的關系

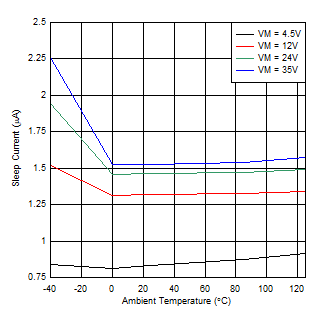

圖 6-2 睡眠電流與溫度間的關系

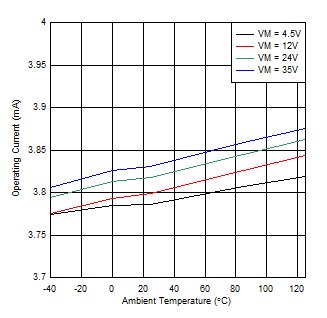

圖 6-4 工作電流與溫度間的關系

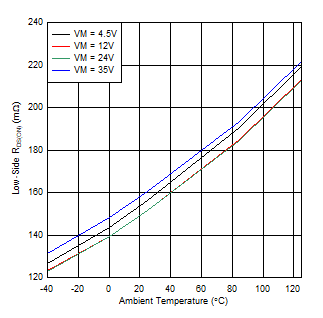

圖 6-6 低側 RDS(ON) 與溫度間的關系

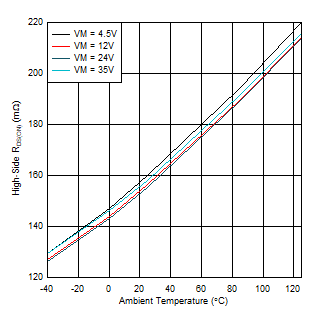

圖 6-8 高側 RDS(ON) 與溫度間的關系
