5 引腳配置和功能

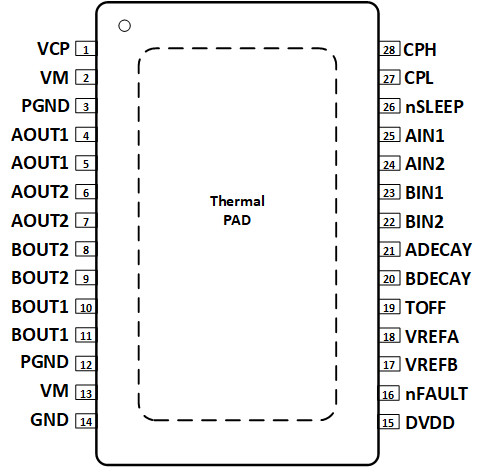

圖 5-1 PWP PowerPAD? 封裝28 引腳 HTSSOP俯視圖（DRV8424E 和 DRV8425E）

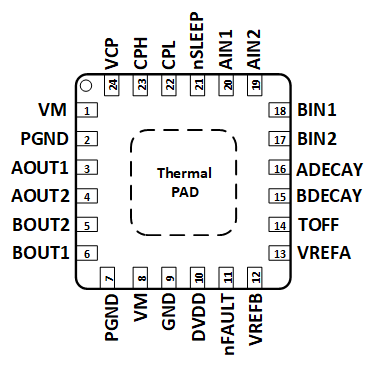

圖 5-2 RGE 封裝24 引腳 VQFN（帶有外露散熱焊盤）俯視圖（DRV8424E 和 DRV8425E）
圖 5-3 PWP PowerPAD? 封裝28 引腳 HTSSOP俯視圖（DRV8424P 和 DRV8425P）

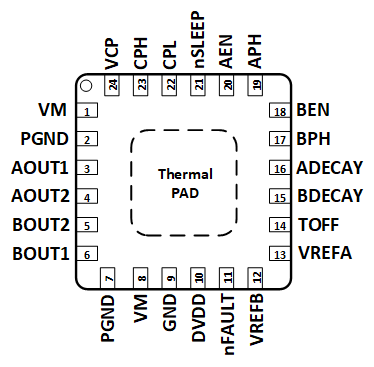

圖 5-4 RGE 封裝24 引腳 VQFN（帶有外露散熱焊盤）俯視圖（DRV8424P 和 DRV8425P）
