7.3.4 通過 MCU DAC 控制 VREF
在某些情況下，滿量程輸出電流可能需要采用各種不同的值，具體取決于電機轉速和負載。您可以在系統內調節 VREF 引腳的電壓，以更改滿量程電流。
在這種運行模式中，隨著 DAC 電壓的增加，滿量程調節電流也將增加。為確保正常運行，DAC 的輸出不得超過 3.3V（對于 DRV8424）和 2.64V（對于 DRV8425）。

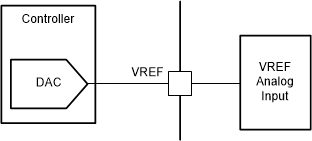

圖 7-4 通過 DAC 資源控制 VREF您也可以使用 PWM 信號和低通濾波器來調節 VREF 引腳。

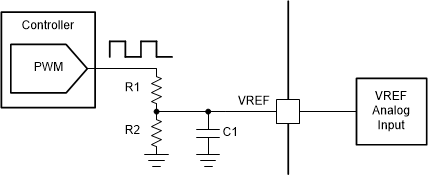

圖 7-5 通過 PWM 資源控制 VREF
