3 說明
DRV8300 是一款 100V 三相半橋柵極驅動器，能夠驅動高側和低側 N 溝道功率 MOSFET。DRV8300D 使用集成自舉二極管和外部電容為高側 MOSFET 生成合適的柵極驅動電壓。DRV8300N 使用外部自舉二極管和外部電容為高側 MOSFET 生成合適的柵極驅動電壓。GVDD 用于為低側 MOSFET 生成柵極驅動電壓。柵極驅動架構支持高達 750mA 的峰值拉電流和 1.5A 的灌電流。
相位引腳 SHx 能夠承受顯著的負電壓瞬變；而高側柵極驅動器電源 BSTx 和 GHx 能夠支持更高的正電壓瞬變 (125V) 絕對最大值，從而提高系統的魯棒性。較小的傳播延遲和延遲匹配參數可盡可能降低死區時間要求，從而進一步提高效率。通過 GVDD 和 BST 欠壓鎖定為低側和高側提供欠壓保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8300DIPW | TSSOP (20) | 6.40mm × 4.40mm |
| DRV8300DPW | TSSOP (20) | 6.40mm × 4.40mm |
| DRV8300NIPW | TSSOP (20) | 6.40mm × 4.40mm |
| DRV8300NPW | TSSOP (20) | 6.40mm × 4.40mm |
| DRV8300DRGE | VQFN (24) | 4.00mm × 4.00mm |
| DRV8300NRGE | VQFN (24) | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

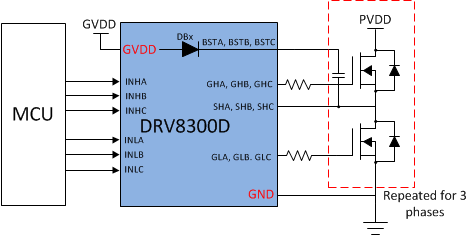

DRV8300D 的簡化原理圖

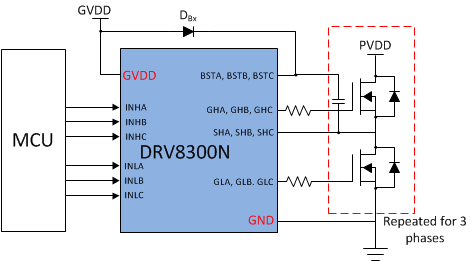

DRV8300N 的簡化原理圖
