ZHCSRG7 January 2023 DRV2901
PRODUCTION DATA
- 1 特性
- 2 應用范圍
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Applications and Implementation
- 9 Power Supply Recommendations
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DDV|44
散熱焊盤機械數據 (封裝 | 引腳)
- DDV|44
訂購信息
3 說明
DRV2901 是一款高性能鏡頭清潔器傳感器驅動器。該系統僅需一個簡單的無源 LC 解調濾波器即可提供高質量、高效的放大功能，并符合 EMI 標準。該器件需要兩個電源，一個為 12V，用于 GVDD 和 VDD，另外一個為 12V 至 48V，用于 PVDD。由于內部上電復位，DRV2901 不需要上電時序控制。
DRV2901 具有一個片上集成創新保護系統，可保護器件免受可能損壞系統的各種故障條件的影響。這些保護是短路保護、過流保護、欠壓保護和過熱保護。DRV2901 具有一個全新的專有限流電路，可降低在高電平瞬態期間器件關斷的可能性。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV2901 | 44 引腳散熱薄型小外形尺寸封裝 (HTSSOP) | 14.0mm x 6.1mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

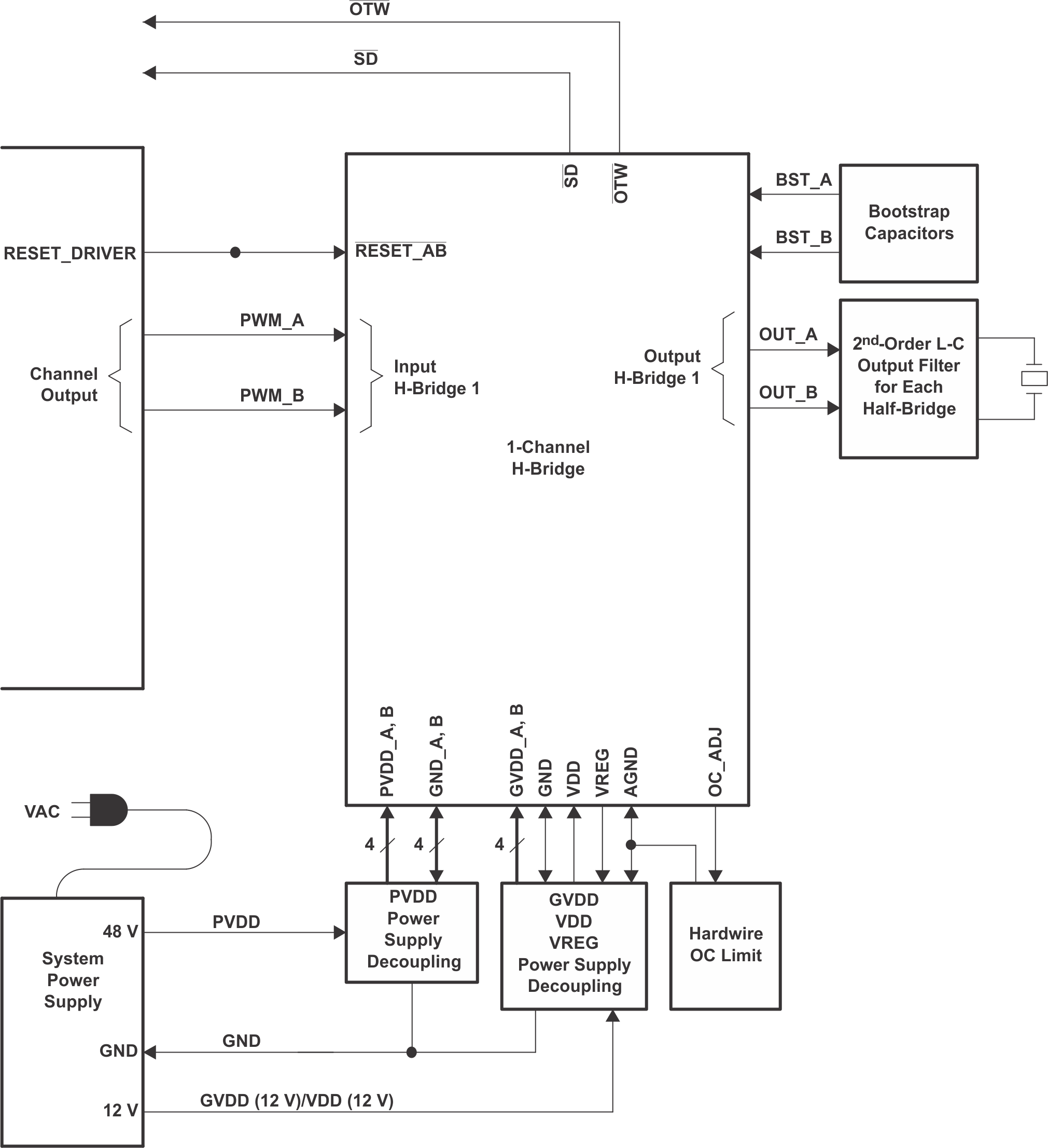

DRV2901 功能方框圖
