ZHCSFB0D June 2016 – November 2023 DRV2510-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
DRV2510-Q1 器件是一款專為電感負載（例如，螺線管和音圈）而設計的大電流觸覺驅動器。
輸出級含一個完整 H 橋，能夠提供 3A 峰值電流。
DRV2510-Q1 器件提供欠壓閉鎖、過流保護和過熱保護等多種保護功能。
DRV2510-Q1 器件符合汽車類產品標準。集成的負載突降保護能夠縮減外部電壓鉗位電路的成本與尺寸，板載負載診斷功能能夠通過數字接口報告傳動器狀態。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| DRV2510-Q1 | HTSSOP (16) | 5.00 mm x 4.40 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

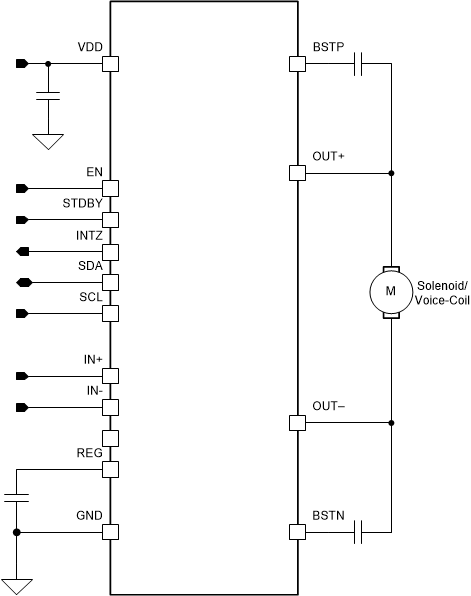

簡化原理圖
