ZHCSJS2N November 1997 – April 2024 CD54HC4051 , CD54HC4052 , CD54HC4053 , CD54HCT4051 , CD74HC4051 , CD74HC4052 , CD74HC4053 , CD74HCT4051 , CD74HCT4052 , CD74HCT4053
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
-
5 Specifications
- 5.1 Absolute Maximum Ratings
- 5.2 ESD Ratings
- 5.3 Thermal Information
- 5.4 Recommended Operating Conditions
- 5.5 Electrical Characteristics: HC Devices
- 5.6 Electrical Characteristics: HCT Devices
- 5.7 Switching Characteristics, VCC = 5V
- 5.8 Switching Characteristics, CL = 50pF
- 5.9 Analog Channel Specifications
- 5.10 Typical Characteristics
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
3 說明
CDx4HC405x 和 CDx4HCT405x 器件是數字控制的模擬開關，它使用硅柵 CMOS 技術并借助標準 CMOS 集成電路的低功耗特性來實現與 LSTTL 接近的運行速度。
該模擬多路復用器和多路信號分離器可控制模擬電壓，該電壓可能會在整個電源電壓范圍內變化（例如，VCC 變為 VEE）。它是雙向開關，可將任何模擬輸入用作輸出，反之亦然。該開關具有低導通電阻和低關斷泄漏。此外，該器件還具有使能控制，當處于高電平時將禁用所有開關，將其置于關斷狀態。
器件信息
| 器件型號 | TA | 封裝(1) | 封裝尺寸(2) |
|---|---|---|---|
| CD54HCx405x | -55°C 至 125°C | J（CDIP、16） | 19.56mm × 6.92mm |
| CD74HCx405x | N（PDIP，16） | 19.30mm × 6.35mm | |
| D（SOIC，16） | 9.9mm × 3.9mm | ||
| NS（SOP，16） | 10.3mm × 5.3mm | ||
| PW（TSSOP，16） | 5mm × 4.4mm |
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

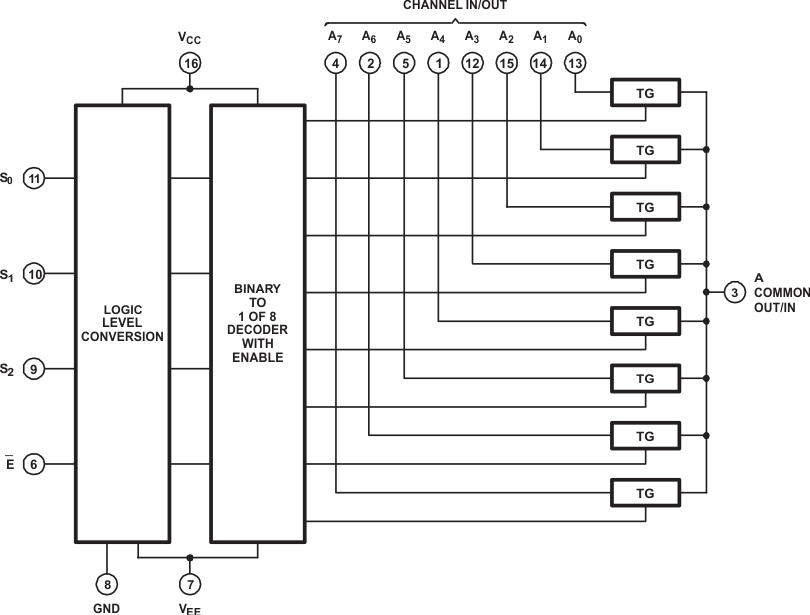

HCT4051 的功能方框圖
