8.2.3 應用性能圖
下面的示波器圖顯示了器件對放電短路 (SCD) 事件和后續保護的響應。該器件配置為 SCD 閾值等于 10mV，SCD 延遲等于 0μs 至 15μs。短路通過 1mΩ 檢測電阻來施加。SRP 和 SRN 引腳上的輸入濾波器網絡由 100Ω 電阻器和 100nF 差分電容器組成，因此會產生 20μs 的時間常數。Alarm Status() 中的 [SSA] 位會導致 ALERT 引腳下降，這會在觸發安全狀態并禁用 DSG 驅動器后大約 15μs 到 30μs 之間發生。該電路在 DSG 引腳和 DSG FET 柵極之間包含一個 5.1kΩ 電阻器。

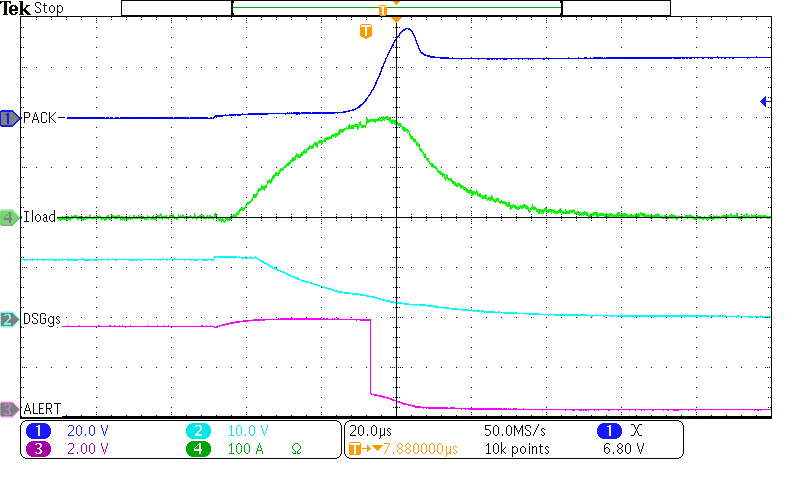

圖 8-4 SCD 事件和保護的示波器圖。直接在 SRN-SRP 引腳上測量的負載電流，其中包括 RC 延遲與檢測電阻上電壓間的關系。
