8.2.5 啟動時序
BQ76907 器件從 SHUTDOWN 狀態初始上電時，該器件執行一系列事件，然后再進入 NORMAL 模式運行。表 8-2 中作為示例配置介紹了這些情況，并顯示了近似時序。
表 8-2 啟動序列和時序
| 步進 | 注釋 | 近似時序（相對于喚醒事件） |
|---|---|---|
| 喚醒事件 | TS 引腳或 VC0 引腳被上拉，觸發器件退出 SHUTDOWN 模式。 | 0 |
| REGOUT 上電 | 通過 OTP 編程為自主給 REGOUT LDO 供電的情況下進行測量。 | 2.6ms |
| 完成首次電芯 1 測量 | 可以讀回電芯 1 的首次測量數據。 | 3.2ms |
| INITCOMP、ADSCAN 和 FULLSCAN 被置為有效 (7s) | 第一個啟動序列完成時，這三個信號將一同置為有效（通過 OTP 編程進行測量以使其在 ALERT 中顯示）。[CVADCSPEED1:0] = 0x0，[IADCSPEED1:0] = 0x0，[SSADCSPEED1:0] = 0x0。 | 9.4ms |
| FET 啟用 (7s) | 通過 OTP 編程為自主啟用 FET 的情況下進行測量。[CVADCSPEED1:0] = 0x0，[IADCSPEED1:0] = 0x0，[SSADCSPEED1:0] = 0x0。 | 9.4ms |
| INITCOMP、ADSCAN 和 FULLSCAN 被置為有效 (5s) | 第一個啟動序列完成時，這三個信號將一同置為有效（通過 OTP 編程進行測量以使其在 ALERT 中顯示）。[CVADCSPEED1:0] = 0x0，[IADCSPEED1:0] = 0x0，[SSADCSPEED1:0] = 0x0。 | 8.6ms |
| FET 啟用 (5s) | 通過 OTP 編程為自主啟用 FET 的情況下進行測量。[CVADCSPEED1:0] = 0x0，[IADCSPEED1:0] = 0x0，[SSADCSPEED1:0] = 0x0。 | 8.6ms |

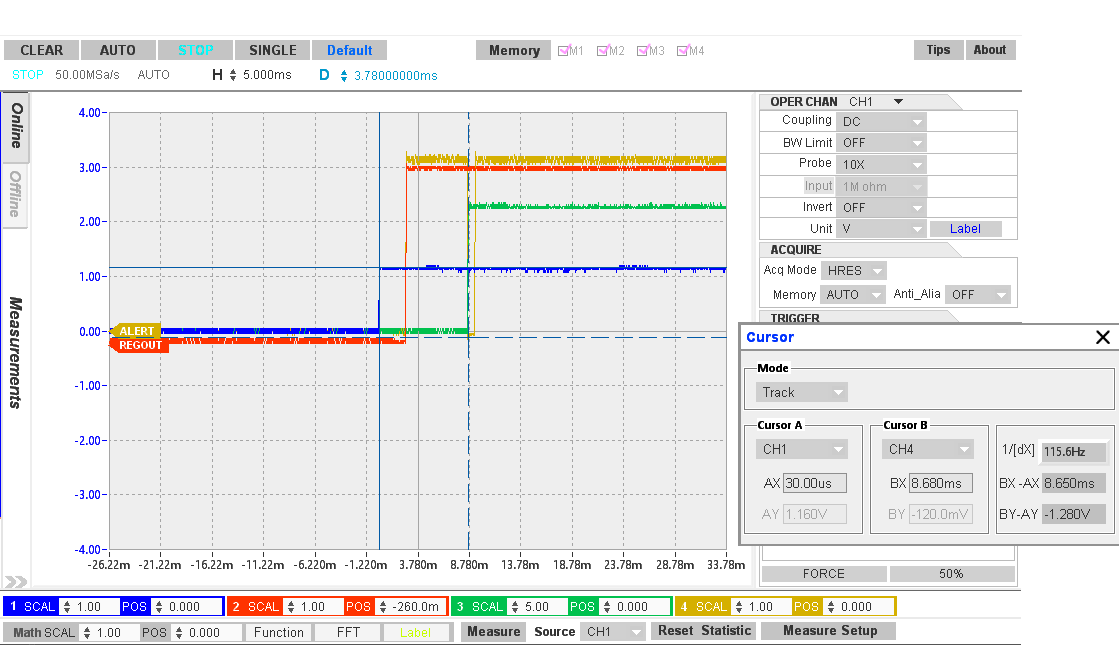

圖 8-5 展示了啟動序列的示波器圖示例，其中器件針對 5 節串聯電池包使用 OTP 中的設置，[FET_EN] = 1 以實現自主 FET 控制，并且在 ALERT 引腳上提供 [INITCOMP] 標志。TS 引腳會被上拉，以啟動器件從 SHUTDOWN 狀態喚醒。
圖 8-5 啟動序列（針對 5 節串聯電池包，ALERT 引腳上顯示 [INITCOMP] 標志（TS 引腳電壓為藍色，DSG 引腳電壓為綠色））
