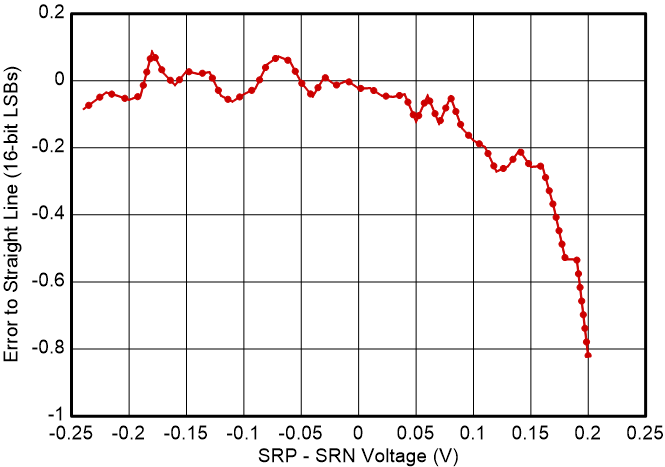

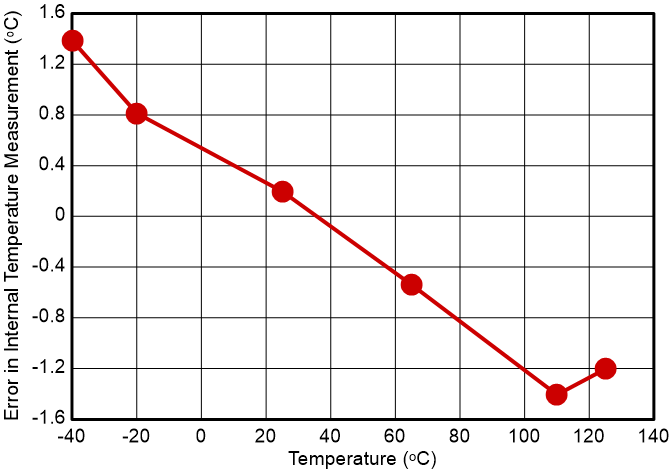

6.23 典型特性
當 REGSRC = 3V 時，REGSRC 電流會隨著器件嘗試將 REGOUT 電壓升高至其目標 3.3V 而增加。

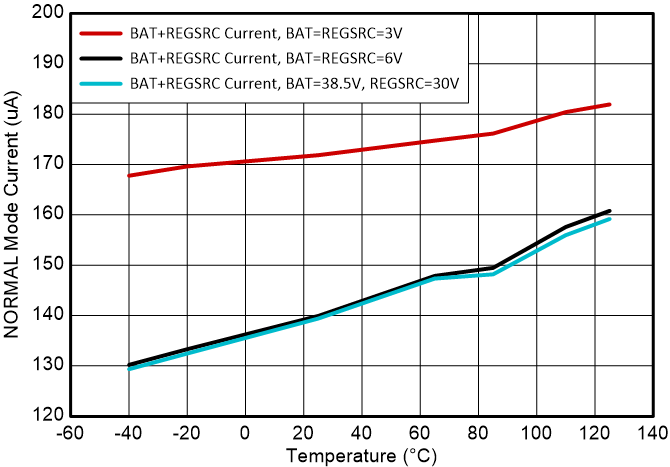

圖 6-26 NORMAL 模式下的電源電流與溫度間的關系
在全速模式 (262kHz) 和低速模式 (32.77kHz) 下測量的 LFO
圖 6-19 低頻振蕩器 (LFO) 精度與溫度間的關系
數據通過 電芯上的 1.5V 差分輸入進行采集。
圖 6-23 電芯均衡電阻與溫度間的關系
無通信，REGOUT 禁用
圖 6-27 SLEEP 模式下的電源電流與溫度間的關系
