ZHCSG63C December 2013 – July 2018
PRODUCTION DATA.

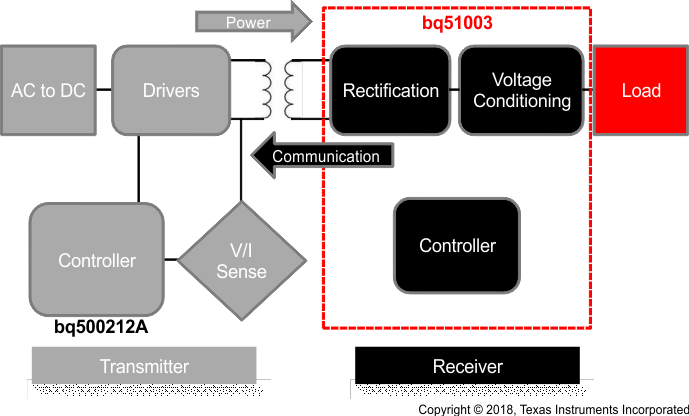

bq51003 是一款用于在便攜式應用中進行無線電源傳輸的高級集成型 接收器 IC, 針對功率為 2.5W 及其以下的應用 進行了優化。該器件可提供交流/直流電源轉換,同時集成了使用 Qi v1.2 通信協議所需的數字控制功能。配合使用 bq500212A 發送器控制器,bq51003 可為無線電源解決方案提供完整的非接觸式電力傳輸系統。通過使用近場感應式電力傳輸,嵌入在便攜式設備中的接收器線圈可通過相互耦合的電感器接受發送器線圈發出的電能。然后,來自接收器線圈的交流信號經過整流和調節可用作系統關閉電子產品的電源。為了穩定電力傳輸過程,建立了從次級側到發送器的全局反饋機制(通過反向散射調制)。此反饋是通過使用支持高達 2.5W 應用的 Qi v1.2 通信協議 建立的。
該器件集成了低阻抗完全同步整流器、低壓降穩壓器、數字控制以及精確電壓和電流環路。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| bq51003 | DSBGA (28) | 1.90mm x 3.00mm |
